Caméras Acoustiques - Antennes Microphoniques

Parmi nos systèmes d'acquisition acoustique, nous vous proposons un large choix de caméras acoustiques légères, modulaires et flexibles. Ces antennes acoustiques vous permettront de localiser, visualiser et analyser les sources sonores de manière sélective en termes de lieu, de temps et de fréquence.

Pour en savoir plus, consultez notre dossier pour tout comprendre aux caméras acoustiques :



Il y a 14 produits.

Trier par :
Best sellers Pertinence Nom, A à Z Nom, Z à A Prix, croissant Prix, décroissant
Affichage 1-14 de 14 article(s)

Filtres actifs

Retour en haut

Vous êtes à la recherche d'une caméra acoustique ?

Contactez-nous et nous vous aiderons à choisir la caméra acoustique la plus adaptée à vos applications.

Contactez un conseiller

Qu'est-ce qu'une caméra acoustique ?

Une caméra acoustique est un système d’imagerie sonore qui combine un réseau de microphones haute sensibilité avec un traitement avancé des signaux acoustiques.

Elle permet de localiser et visualiser les sources sonores en superposant une carte acoustique à une image vidéo. Cette carte représente les variations de pression acoustique sous forme de niveaux sonores codés par couleur.

camera acoustique circulaire localisation source sonore moteur voiture

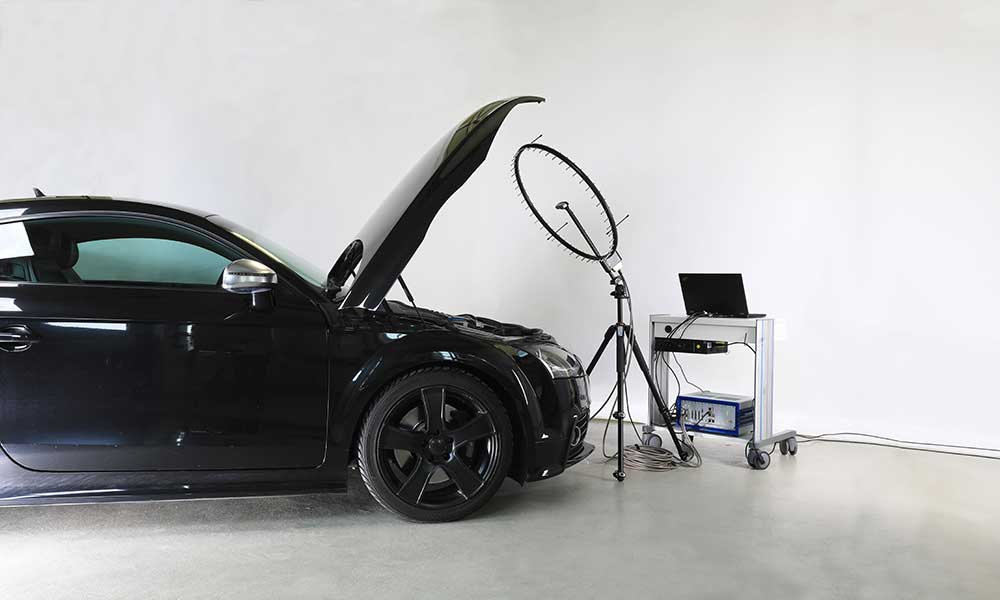

Test sur moteur de voiture avec une caméra acoustique circulaire (© GFAI)
camera acoustique circulaire localisation source sonore moteur voiture

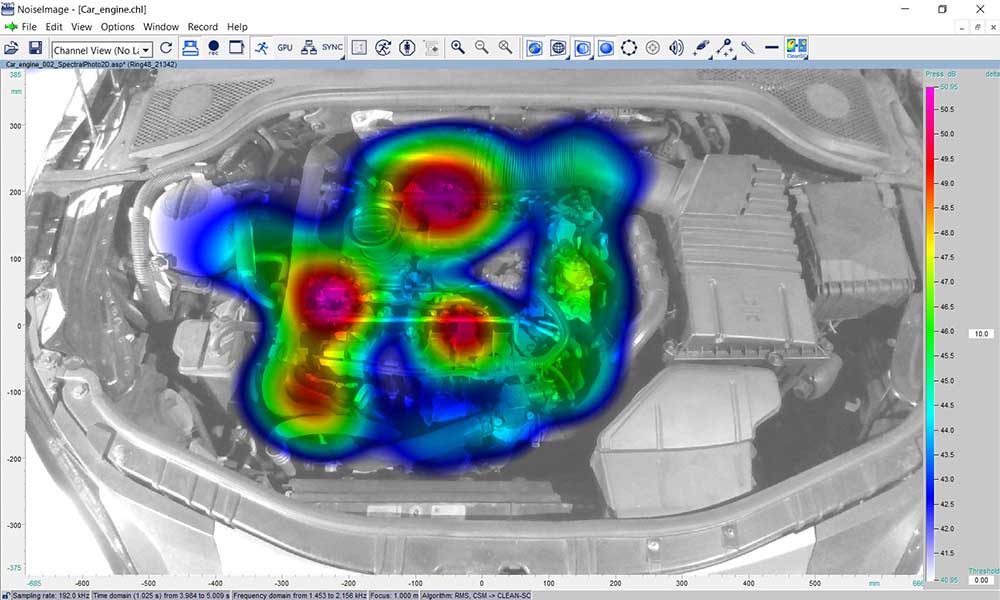

Le résultat de la localisation de source sonore est visible à l'écran (© GFAI)

Grâce à des algorithmes de traitement multidimensionnels, la caméra acoustique réussit à identifier précisément les points d’émission du bruit dans un environnement industriel ou de métrologie.

Cet appareil fournit une image dynamique et intuitive du champ acoustique, facilitant ainsi l’analyse, le diagnostic et la localisation des sources sonores complexes.

Comment fonctionne une caméra acoustique ?

Une caméra acoustique repose sur un réseau de microphones, souvent constitué de plusieurs dizaines à plus d'une centaine d’éléments, disposés de manière à capter les ondes sonores dans toutes les directions. Ces capteurs enregistrent les variations de pression acoustique émises par les sources sonores.

Le système calcule ensuite le temps d’arrivée des sons sur chaque microphone pour localiser l’origine des bruits avec précision. Ce processus, appelé triangulation, permet de déterminer la position spatiale des sources sonores, même dans des environnements industriels où le bruit de fond est important.

L’image optique capturée par une caméra haute résolution est associée à une carte acoustique, générée par un logiciel de traitement. Cette carte sonore affiche les niveaux d’intensité acoustique sous forme de code couleur, facilitant l’identification visuelle des zones les plus bruyantes.

Les algorithmes de traitement du signal isolent les fréquences propres à chaque source sonore, permettant ainsi de différencier plusieurs émissions proches ou simultanées. Les données peuvent être analysées en temps réel ou en post-traitement.

camera acoustique localisation source sonore eoliennes

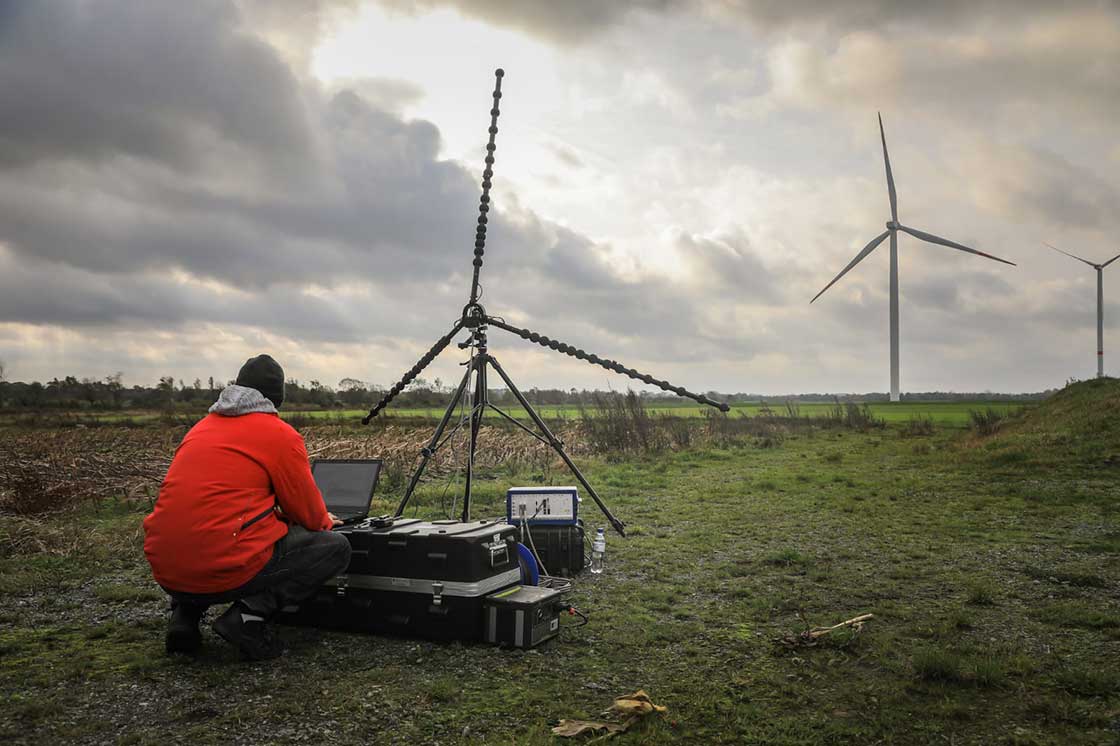

Localisation de source sonore au pied des éoliennes (© GFAI)

Faites appel à un de nos nos experts Alliantech pour choisir votre caméra acoustique

Avec Alliantech, vous avez la garantie du choix, du conseil et de la qualité de service.

Contactez un conseiller

Quels sont les avantages des caméras acoustiques ?

Les principaux avantages des caméras acoustiques sont les suivants :

Gain de temps

Les caméras acoustiques permettent de localiser rapidement l’origine d’un défaut, sans avoir recours à des capteurs ponctuels ni à une inspection manuelle. Ainsi, elles accélèrent les diagnostics in situ de manière significative.

Facilité d’utilisation

Les dispositifs actuels disposent d’interfaces simples et intuitives. Ils peuvent être pris en main rapidement, sans formation technique approfondie.

Réduction des coûts

En identifiant rapidement les fuites ou les anomalies mécaniques, elles contribuent à limiter les pertes d’énergie et à prévenir les arrêts non planifiés. En conséquence, les coûts d’exploitation en sont réduits.

Polyvalence

Adaptées à des environnements variés, en intérieur comme en extérieur, les caméras acoustiques répondent aux besoins de nombreux secteurs : production industrielle, énergie, infrastructures ou encore transport.

Comment choisir une caméra acoustique ?

Le choix d’une caméra acoustique dépend de plusieurs critères techniques qui diffèrent en fonction de l’application visée et de son environnement d’utilisation.

Nombre et disposition des microphones

Un nombre élevé de microphones améliore le rapport signal/bruit et permet une détection plus précise sur de longues distances.

Les caméras équipées de plus de 100 microphones sont capables d’identifier des faibles bruits à des fréquences plus élevées.

La disposition des microphones influence la précision de localisation des sources sonores.

Plage de fréquences

La plage utile pour la détection de fuites d’air comprimé ou de décharges partielles se situe généralement entre 20 et 30 kHz.

Des fréquences plus basses offrent une meilleure portée en extérieur, tandis que des fréquences plus élevées sont adaptées à la détection de sources proches.

Résolution et portée de détection

Une bonne résolution acoustique et visuelle est nécessaire pour localiser précisément les défauts.

Pour les inspections à distance ou sur des équipements complexes, une résolution d’image supérieure à 1280x720 pixels est recommandée. Certaines caméras offrent des détections jusqu’à 200 mètres.

Logiciel et fonctionnalités analytiques

Les caméras peuvent intégrer des algorithmes d’analyse pour classifier automatiquement les défauts, estimer les pertes, ou générer des rapports.

Le choix du logiciel associé dépendra des besoins en reporting, compatibilité cloud, ou intégration avec d’autres outils comme l’imagerie thermique.

Ergonomie et autonomie

Pour une utilisation sur le terrain, privilégier un modèle compact, léger, utilisable à une main, avec batterie remplaçable.

Cela facilite les inspections en environnement contraint et augmente la sécurité de l’opérateur.

Vous recherchez caméra acoustique ?

Nos experts Alliantech vous aident à choisir la caméra acoustique la plus adaptée à vos besoins.

Contactez un conseiller

Caméras acoustiques : le comparatif complet

Quelles applications pour les caméras acoustiques ?

Les caméras acoustiques sont utilisées le plus souvent pour les applications suivantes :

cameras acoustiques localisation sonore applications batiment salles concert

Acoustique du bâtiment et des salles

Les caméras acoustiques sont utilisées pour visualiser la propagation sonore dans les environnements bâtis. Elles permettent d’identifier les zones de réflexion, les fuites acoustiques ou les défauts d’isolation.

Ces analyses aident à améliorer l'acoustique dans les salles de réunion, studios, auditoriums ou espaces industriels soumis à des exigences spécifiques en matière de bruit.

cameras acoustiques localisation sonore applications automobiles

Applications automobiles

Les caméras acoustiques sont utilisées pour les tests auditifs dans l’habitacle des véhicules et pour analyser le bruit des moteurs, contribuant à la réduction des nuisances sonores et à l’amélioration du confort acoustique.

Elles permettent aussi d'assurer la localisation de fuites dans les systèmes pneumatiques des véhicules.

cameras acoustiques localisation sonore applications energie eoliennes

Applications dans l’énergie

Les caméras acoustiques aident à la détection précoce de décharges partielles dans les sous-stations électriques et à la surveillance des centrales.

Elles permettent aussi de détecter les anomalies mécaniques sur les éoliennes, comme les défauts de roulements ou vibrations, contribuant à la maintenance prédictive et à la prolongation de la durée de vie des équipements.

cameras acoustiques localisation sonore applications surveillance infrastructures

Surveillance des infrastructures

Dans les transports, les grandes infrastructures ou les bâtiments, ces caméras acoustiques aident à détecter des fissures ou des défauts structurels.

Pour cela, elles analysent les bruits générés sous contrainte, améliorant la sécurité et la gestion des actifs.

cameras acoustiques applications detection fuites gaz fluides

Détection des fuites de gaz, d’air ou de fluides

Dans les installations industrielles, les caméras acoustiques permettent d’identifier rapidement les fuites d’air, de gaz ou de fluides. Elles filtrent les bruits parasites pour localiser précisément les points de fuite.

Ainsi, l'utilisation de ces antennes acoustiques limite les pertes énergétiques et financières.

cameras acoustiques applications inspection equipements electriques

Inspection des équipements électriques

Les caméras acoustiques sont utilisées pour repérer les décharges partielles, défauts d’isolation et autres anomalies électriques, souvent invisibles à l’œil nu.

Elles contribuent à anticiper les pannes et à réduire les risques liés aux équipements haute tension.
