Antenne Acoustique Circulaire à 32 Microphones - Caméra 2D pour Beamforming - GFAI Tech
RING32 AC Pro

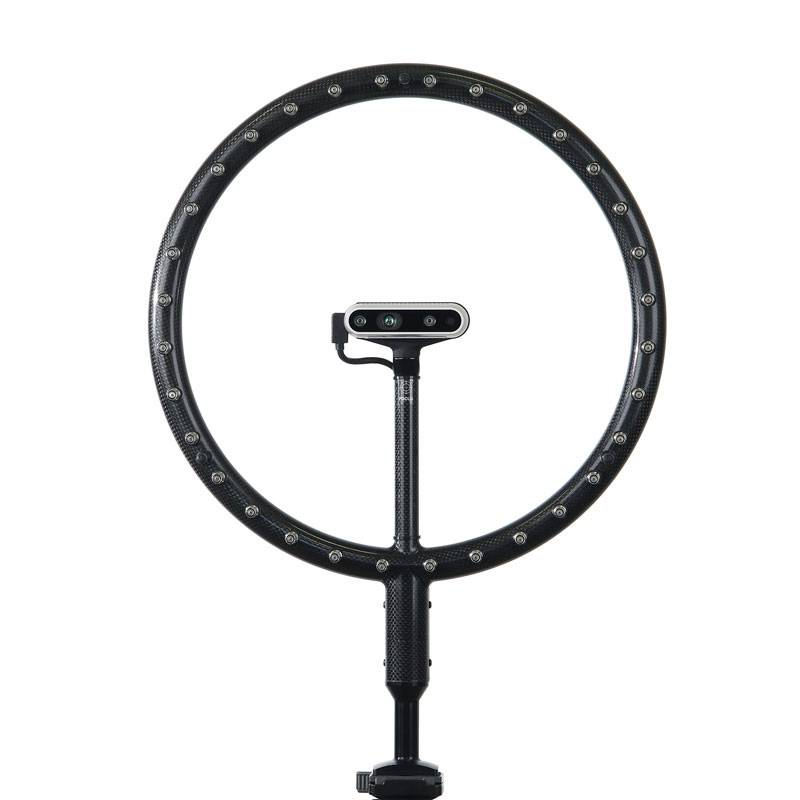

La caméra acoustique RING32 AC Pro est une antenne circulaire à 32 voies dotée d’une structure légère en carbone. Grâce à son format compact, cette caméra permet une installation rapide et une grande facilité d’utilisation, même dans des environnements de mesure difficiles d’accès. Sa géométrie en anneau limite les effets d’aliasing, tout en facilitant l’interprétation et l’identification des sources sonores possibles.
Les microphones intégrés présentent une réponse en fréquence extrêmement linéaire. Chaque microphone est soigneusement sélectionné manuellement et étalonné pour garantir une stabilité de niveau de pression acoustique de ± 0,5 dB.
Elle est utilisée pour des mesures en laboratoire, pour des contrôles de qualité sur des composants et des diagnostics de pannes.
La RING32 AC Pro intègre une caméra Intel® RealSense™ Full HD avec la fonction d’enregistrement. Elle est compatible avec l’enregistreur de données acoustiques fourni par GFAI.
Bénéficiez de la garantie Alliantech
Tous nos instruments disposent de la garantie Alliantech pour une plus grande durabilité.
Prolongez la durée de vie de vos équipements
Avec notre service SAV, vous avez accès à notre service d'étalonnage, réparation ou maintenance.
Vous avez besoin d'aide ou de formation ?
Nos experts Alliantech sont là pour vous accompagner dans la prise en main complète de votre équipement.
Caractéristiques physiques
Diamètre : 35 cm
Poids : 1,2 kg
Fonctionnalités
Caméra vidéo : Caméra de profondeur Intel® RealSense™ D435 (en option : Baumer VCXG-25C)
Résolution : 1920 x 1080 (Full HD)
Conditions d'utilisation
IP20
Longueur de câble vers l'enregistreur de données : jusqu’à 20 m (jusqu’à 50 m sur demande)
Environnement de fonctionnement :
RealSense : de 0 °C à 35 °C, jusqu’à 80% HR
Baumer : de 0 °C à 45 °C, jusqu’à 80% HR
Caractéristiques des microphones
Microphones : Capsule à condensateur électret avec préamplificateur spécialement conçu
Réponse en fréquence :
de 20 kHz à 60 kHz (< 15 dB)
de 100 Hz à 15 kHz (< 0,5 dB)
de 20 Hz à 20 kHz (< 3 dB)
Niveau de pression sonore maximal : 130 dB pour 3% de distorsion harmonique (THD)
Niveau de bruit : 27 dB(A)
Sensibilité : 20 mV/Pa
Données du réseau de microphones
Nombre de voies : 32
Distance de mesure recommandée : plus de 0,3 m
Plage de cartographie acoustique : de 13 dB à 130 dB
Plage de fréquence recommandée : de 354 Hz à 20 kHz
Plage dynamique* : de 9 dB à 11 dB
jusqu’à 50 dB avec les algorithmes avancés
* Distance à la source : 1 m ; points de calcul : 90 000
