Caméra Circulaire 2D – Antenne Acoustique 72 Voies pour Beamforming - GFAI Tech
RING72 AC Pro

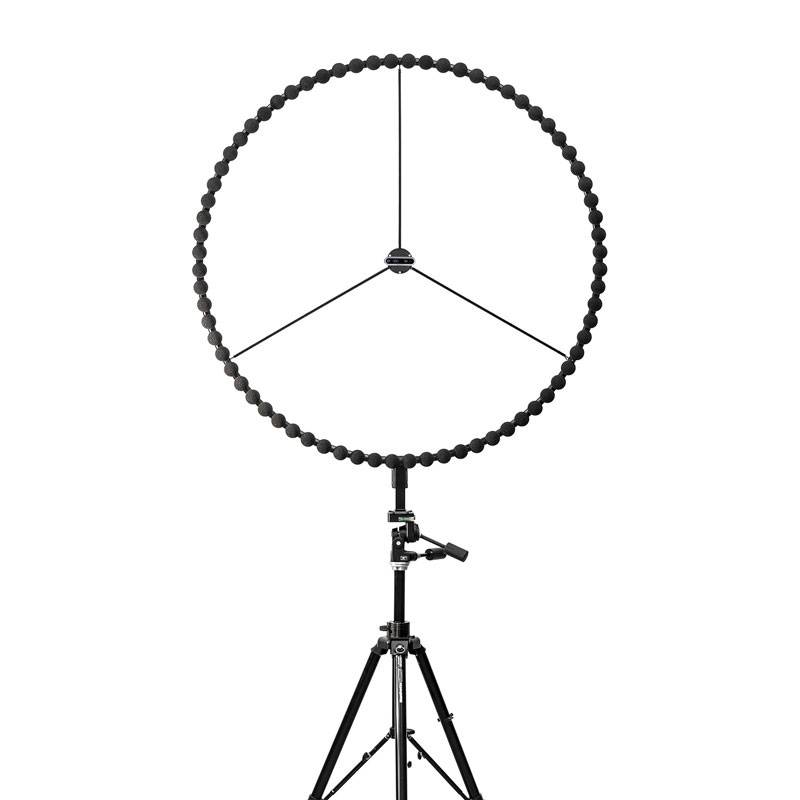

La caméra acoustique RING72 AC PRO est une antenne circulaire à 72 voies adaptée à une grande variété d’environnements de mesure pour la localisation sonore dans les hautes fréquences. Très polyvalente, elle est utilisée pour des mesures acoustiques 2D en laboratoire mais aussi en extérieur sur des objets de grande taille.
Proposée en standard avec un diamètre de 120 cm, cette caméra acoustique est également disponible dans 2 autres versions de 100 cm et 140 cm, avec le même nombre de voies. Sa géométrie circulaire permet de limiter les effets d’aliasing et lui assure une résolution spatiale optimale de la cartographie acoustique.
Dotée d’une structure en aluminium, cette antenne compacte et légère est facile à prendre en main, permettant ainsi un positionnement précis de ses microphones, avec une distance de mesure recommandée entre 1,5 et 20 mètres.
La caméra RING72 AC PRO intègre une caméra Intel® RealSense™ Full HD avec enregistreur. Elle est compatible avec le système d’acquisition de données acoustiques également proposé par GFAI.
Bénéficiez de la garantie Alliantech
Tous nos instruments disposent de la garantie Alliantech pour une plus grande durabilité.
Prolongez la durée de vie de vos équipements
Avec notre service SAV, vous avez accès à notre service d'étalonnage, réparation ou maintenance.
Vous avez besoin d'aide ou de formation ?
Nos experts Alliantech sont là pour vous accompagner dans la prise en main complète de votre équipement.
Caractéristiques physiques
Diamètre : 120 cm (100 cm ou 140 cm disponibles sur demande)
Poids : 4 kg
Fonctionnalités
Caméra vidéo : Caméra de profondeur Intel® RealSense™ D435 (en option : Baumer VCXG-25C)
Résolution : 1920 x 1080 (Full HD)
Conditions d'utilisation
IP20
Longueur de câble vers l'enregistreur de données : jusqu’à 20 m (jusqu’à 50 m sur demande)
Environnement de fonctionnement :
RealSense : de 0 °C à 35 °C, jusqu’à 80% HR
Baumer : de 0 °C à 45 °C, jusqu’à 80% HR
Caractéristiques des microphones
Microphones : Capsule à condensateur électret avec préamplificateur spécialement conçu
Réponse en fréquence :
de 20 kHz à 60 kHz (< 15 dB)
de 100 Hz à 15 kHz (< 0,5 dB)
de 20 Hz à 20 kHz (< 3 dB)
Niveau de pression sonore maximal : 130 dB pour 3% de distorsion harmonique (THD)
Niveau de bruit : 27 dB(A)
Sensibilité : 20 mV/Pa
Données du réseau de microphones
Nombre de voies : 72
Distance de mesure recommandée : plus de 0,5 m
Plage de cartographie acoustique : de 10 dB à 130 dB
Plage de fréquence recommandée : de 105 Hz à 20 kHz
Plage dynamique* : de 8 dB à 12 dB
jusqu’à 50 dB avec les algorithmes avancés
* Distance à la source : 1 m ; points de calcul : 90 000
