Caméra Acoustique Circulaire 2D Hautes Fréquences – Antenne 48 Voies pour Localisation Sonore - GFAI Tech
RING48 AC Pro

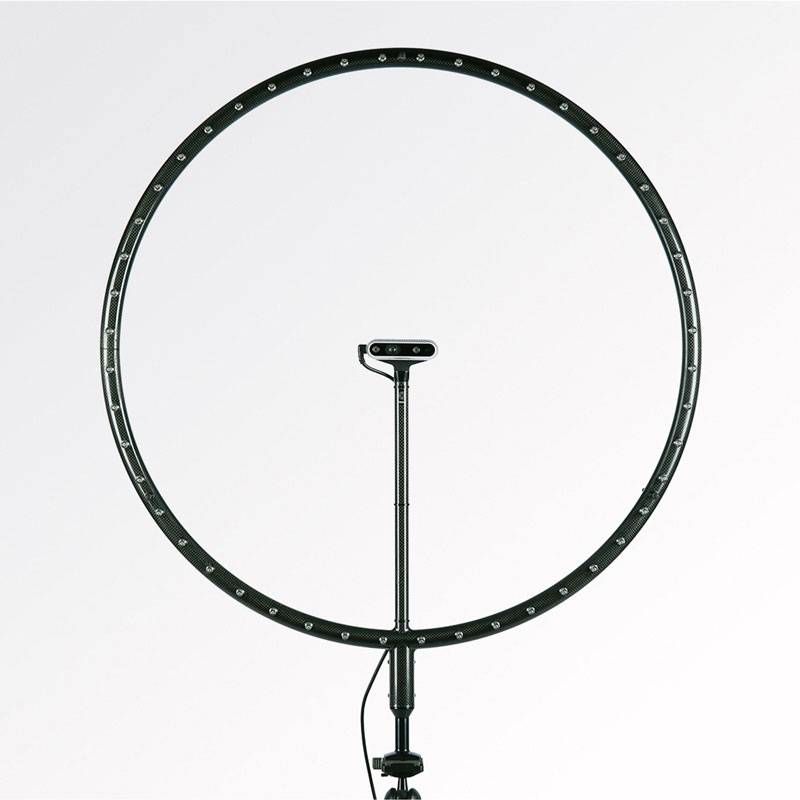

La caméra de mesure acoustique RING48 AC Pro est une antenne circulaire à 48 voies qui est utilisée pour la localisation sonore dont la signature acoustique se situe dans les fréquences aigues.
Sa structure légère en carbone facilite sa prise en main et permet aussi un déploiement rapide et précis de l’antenne pour effectuer les mesures, notamment grâce à son trépied haut de gamme qui est fourni. La géométrie en anneau de l’antenne lui confère une grande polyvalence et une résolution spatiale optimale de la cartographie acoustique.
La RING48 AC Pro intègre une caméra Intel® RealSense™ Full HD avec la fonction d’enregistrement. Elle est compatible avec l’enregistreur de données acoustiques fourni par GFAI.
Elle est employée dans un grand nombre d’applications pour des essais de composants, des mesures de beamforming acoustique en laboratoire, pour le contrôle qualité dans la R&D, etc.
Bénéficiez de la garantie Alliantech
Tous nos instruments disposent de la garantie Alliantech pour une plus grande durabilité.
Prolongez la durée de vie de vos équipements
Avec notre service SAV, vous avez accès à notre service d'étalonnage, réparation ou maintenance.
Vous avez besoin d'aide ou de formation ?
Nos experts Alliantech sont là pour vous accompagner dans la prise en main complète de votre équipement.
Caractéristiques physiques
Diamètre : 75 cm
Poids : 1,8 kg
Fonctionnalités
Caméra vidéo : Caméra de profondeur Intel® RealSense™ D435 (en option : Baumer VCXG-25C)
Résolution : 1920 x 1080 (Full HD)
Conditions d'utilisation
IP20
Longueur de câble vers l'enregistreur de données : jusqu’à 20 m (jusqu’à 50 m sur demande)
Environnement de fonctionnement :
RealSense : de 0 °C à 35 °C, jusqu’à 80% HR
Baumer : de 0 °C à 45 °C, jusqu’à 80% HR
Caractéristiques des microphones
Microphones : Capsule à condensateur électret avec préamplificateur spécialement conçu
Réponse en fréquence :
de 20 kHz à 60 kHz (< 15 dB)
de 100 Hz à 15 kHz (< 0,5 dB)
de 20 Hz à 20 kHz (< 3 dB)
Niveau de pression sonore maximal : 130 dB pour 3% de distorsion harmonique (THD)
Niveau de bruit : 27 dB(A)
Sensibilité : 20 mV/Pa
Données du réseau de microphones
Nombre de voies : 48
Distance de mesure recommandée : plus de 0,5 m
Plage de cartographie acoustique : de 12 dB à 130 dB
Plage de fréquence recommandée : de 164 Hz à 20 kHz
Plage dynamique* : de 8 dB à 11 dB
jusqu’à 50 dB avec les algorithmes avancés
* Distance à la source : 1 m ; points de calcul : 90 000
