Antenne Acoustique Sphérique - Caméra 3D à 80 ou 120 Microphones – Localisation de Sources Sonores à 360° - GFAI Tech
SPHERE80 / SPHERE120 AC Pro

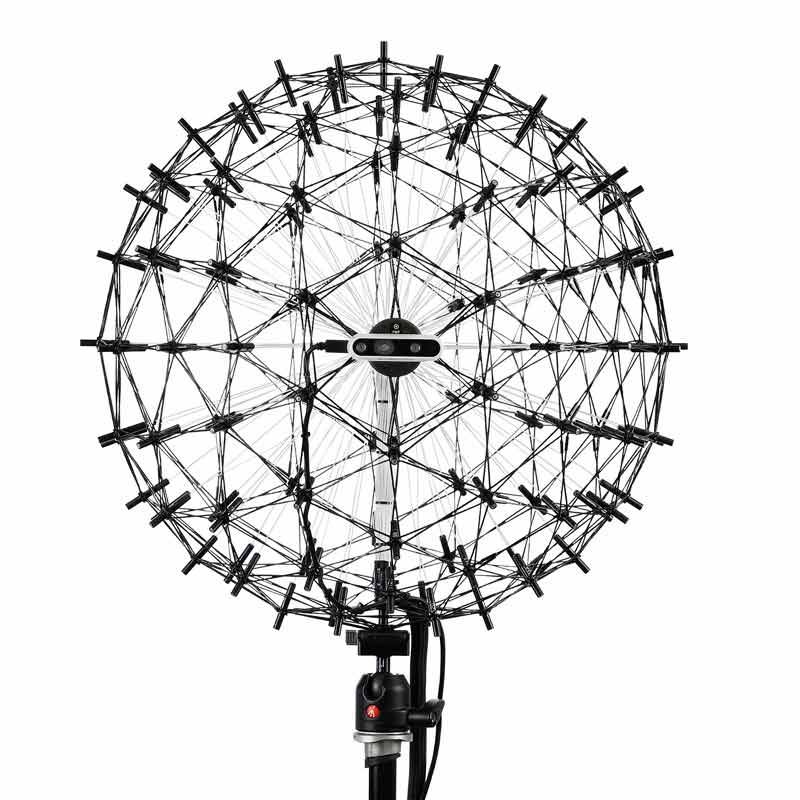

Les caméras acoustiques Sphere80 et Sphere120 AC Pro sont des antennes microphoniques sphériques disponibles respectivement en 80 ou 120 voies. Ces réseaux sphériques de microphones sont utilisés pour la localisation de sources sonores à 360° dans des environnements clos.
Grâce à leurs caractéristiques omnidirectionnelles et leur conception acoustiquement transparente, ces caméras sont parfaitement adaptées aux applications 3D de grande envergure, notamment en acoustique des salles. Leur structure légère en fibre de carbone facilite leur utilisation et leur installation pour des mesures acoustiques précises.
Leur association au logiciel NoiseImage offre une utilisation complète des fonctionnalités 3D. Le modèle 120 voies est compatible avec l’enregistreur de données mcdRec, tandis que la version 80 voies peut aussi être utilisée avec l’enregistreur mobile gt4.
Ces caméras acoustiques sont couramment utilisées dans l'acoustique des bâtiments et des salles, pour des mesures en environnement scénique, pour de la conception sonore, pour la détection des fuites, et d’autres applications à faibles niveaux de bruit.
Bénéficiez de la garantie Alliantech
Tous nos instruments disposent de la garantie Alliantech pour une plus grande durabilité.
Prolongez la durée de vie de vos équipements
Avec notre service SAV, vous avez accès à notre service d'étalonnage, réparation ou maintenance.
Vous avez besoin d'aide ou de formation ?
Nos experts Alliantech sont là pour vous accompagner dans la prise en main complète de votre équipement.
Caractéristiques physiques
Diamètre : 60 cm
Poids : 2,1 kg
Fonctionnalités
Caméra vidéo : Caméra de profondeur Intel® RealSense™ D435
Résolution : 1920 x 1080 (Full HD)
Conditions d'utilisation
IP20
Longueur de câble vers l'enregistreur de données : jusqu’à 20 m (jusqu’à 50 m sur demande)
Environnement de fonctionnement : de 0 °C à 35 °C, jusqu’à 80% HR
Caractéristiques des microphones
Microphones : Capsule à condensateur électret avec préamplificateur spécialement conçu
Réponse en fréquence :
de 20 kHz à 60 kHz (< 15 dB)
de 100 Hz à 15 kHz (< 0,5 dB)
de 20 Hz à 20 kHz (< 3 dB)
Niveau de pression sonore maximal : 130 dB en crête pour 3% de distorsion harmonique (THD)
Niveau de bruit : 27 dB(A)
Sensibilité : 20 mV/Pa
Données du réseau de microphones
Nombre de voies : 80 pour la Sphere80 ou 120 pour la Sphere120, au choix
Distance de mesure recommandée : plus de 0,5 m
Plage de cartographie acoustique :
Sphere80 : de 9 dB à 130 dB
Sphere120 : de 8 dB à 130 dB
Atténuation sur l’arrière :
Sphere80 : > -16 dB
Sphere120 : > -21 dB
Plages de fréquence recommandées :
Sphere80 : de 185 Hz à 20 kHz
Sphere120 : de 187 Hz à 20 kHz
Plage dynamique* :
Sphere80 : de 13 dB à 17 dB
Sphere120 : de 15 dB à 18 dB
jusqu’à 50 dB avec les algorithmes avancés
* Distance à la source : 1 m ; points de calcul : 90 000
