Caméra pour Beamforming ou Holographie Acoustique en Champs Proche et Lointain – Antenne 72 ou 96 Voies - GFAI Tech
FIBONACCI AC PRO

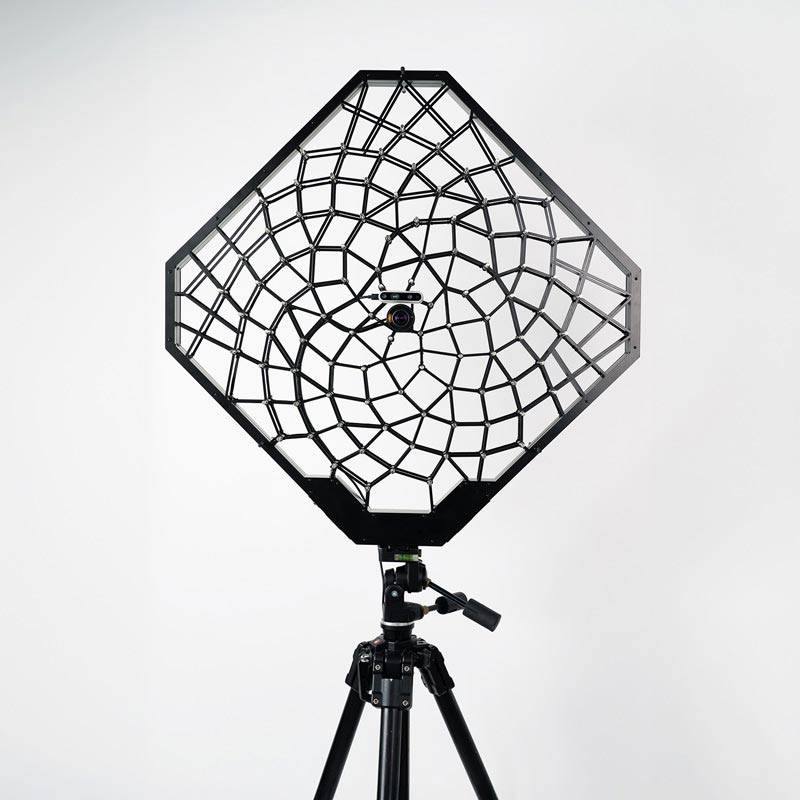

L’antenne Fibonacci est une caméra acoustique disponible en 72 ou 96 voies qui permet d’effectuer des mesures en champ proche et en champ lointain.
Sa structure en aluminium assure une transparence acoustique maximale et un alignement précis des microphones. Leur disposition en spirale offre une bonne résolution spatiale et une excellente dynamique de cartographie.
Associée au logiciel d’analyse NoiseImage, l’antenne Fibonacci peut être utilisée aussi bien pour les méthodes d’holographie acoustique (SONAH et HELS) que pour les analyses classiques par formation de voies (ou beamforming).
Simple d'utilisation, l’antenne Fibonacci est utilisée pour contrôler le bruit dans l'environnement, pour des mesures en soufflerie, pour détecter les fuites et pour localiser les sources en hautes ou basses fréquences.
Bénéficiez de la garantie Alliantech
Tous nos instruments disposent de la garantie Alliantech pour une plus grande durabilité.
Prolongez la durée de vie de vos équipements
Avec notre service SAV, vous avez accès à notre service d'étalonnage, réparation ou maintenance.
Vous avez besoin d'aide ou de formation ?
Nos experts Alliantech sont là pour vous accompagner dans la prise en main complète de votre équipement.
Caractéristiques physiques
Dimensions : 79 x 79 x 17 cm
Poids : 9 kg
Fonctionnalités
Caméra vidéo : Caméra de profondeur Intel® RealSense™ D435 et Baumer VCXG-25C
Résolution : 1920 x 1080 (Full HD)
Conditions d'utilisation
IP20
Longueur de câble vers l'enregistreur de données : jusqu’à 20 m (jusqu’à 50 m sur demande)
Environnement de fonctionnement :
RealSense : de 0 °C à 35 °C, jusqu’à 80% HR
Baumer : de 0 °C à 45 °C, jusqu’à 80% HR
Caractéristiques des microphones
Microphones : Capsule à condensateur électret avec préamplificateur spécialement conçu
Réponse en fréquence :
de 20 kHz à 60 kHz (< 15 dB)
de 100 Hz à 15 kHz (< 0,5 dB)
de 20 Hz à 20 kHz (< 3 dB)
Niveau de pression sonore maximal : 130 dB pour 3% de distorsion harmonique (THD)
Niveau de bruit : 27 dB(A)
Sensibilité : 20 mV/Pa
Données du réseau de microphones
Nombre de voies : 72 ou 96, au choix
Distance de mesure recommandée :
SONAH : de 10 à 20 cm
HELS : de 0 à 10 cm
Beamforming : plus de 0,8 m
Plage de cartographie acoustique : de 8 dB à 130 dB
Plages de fréquence recommandées :
SONAH : de 40 Hz à 2 kHz
HELS : de 30 Hz à 400 Hz
Beamforming (72 canaux) : de 285 Hz à 20 kHz
Beamforming (96 canaux) : de 245 Hz à 20 kHz
Plage dynamique* :
de 14 dB à 22 dB (72 canaux)
de 15 dB à 22 dB (96 canaux)
jusqu’à 50 dB avec les algorithmes avancés
* Distance à la source : 1 m ; points de calcul : 90 000
