Antenne Sphérique à 48 Microphones - Caméra Acoustique 2D et 3D – Localisation de Sources Sonores à 360° - GFAI Tech
SPHERE48 AC Pro

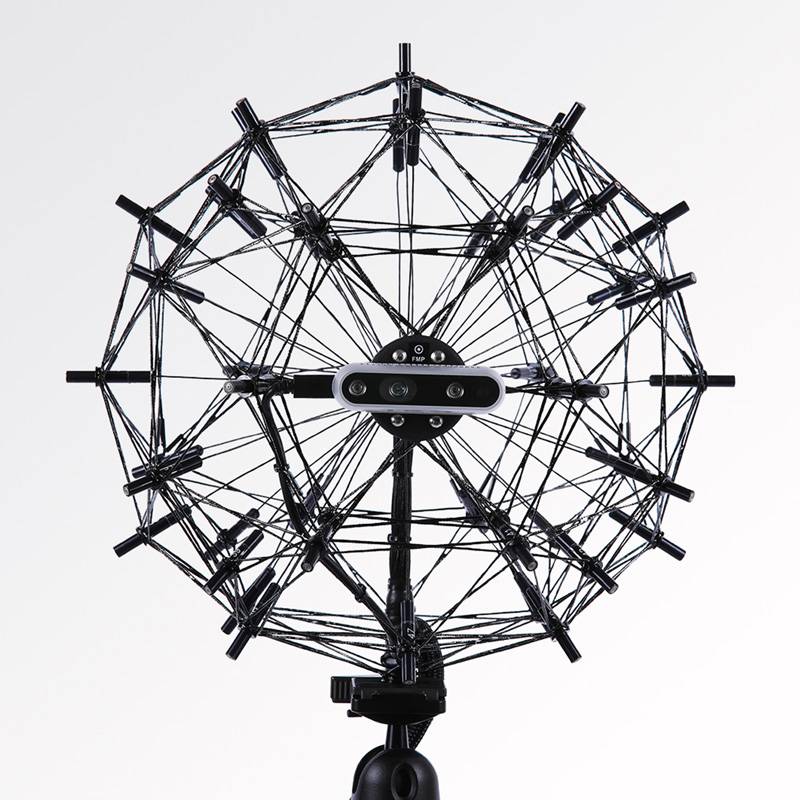

La caméra acoustique Shere48 AC Pro est une antenne microphonique sphérique à 48 voies qui est utilisée pour la localisation de sources sonores à 360°. Sa structure légère en fibre de carbone facilite son utilisation et son installation pour des mesures acoustiques précises, y compris dans des véhicules en train de rouler ou même dans d'autres conditions difficiles.
La disposition omnidirectionnelle des microphones de la Sphere48 est adaptée à la localisation sonore dans des environnements intérieurs ou confinés. Acoustiquement transparente, elle permet de faire des mesures sans perturbation du champ acoustique.
Associé au logiciel NoiseImage, le système permet d’isoler, de localiser les sources sonores en fonction de leur contenu fréquentiel et temporel. Il est également possible d’établir une cartographie acoustique en trois dimensions. L’antenne acoustique est équipée d’une caméra de profondeur Intel® RealSense™ intégrée, offrant une résolution Full HD et l’enregistrement de données de profondeur.
Cette caméra acoustique est utilisée pour des analyses NVH (bruit, vibrations et rugosité), dans l’intérieur de véhicules (voiture, train, avion, etc.), dans la détection de bruits parasites (cliquetis, grincements, etc.), dans la détection de fuites, ou dans l’acoustique du bâtiment et des salles.
Bénéficiez de la garantie Alliantech
Tous nos instruments disposent de la garantie Alliantech pour une plus grande durabilité.
Prolongez la durée de vie de vos équipements
Avec notre service SAV, vous avez accès à notre service d'étalonnage, réparation ou maintenance.
Vous avez besoin d'aide ou de formation ?
Nos experts Alliantech sont là pour vous accompagner dans la prise en main complète de votre équipement.
Caractéristiques physiques
Diamètre : 35 cm
Poids : 0,9 kg
Fonctionnalités
Caméra vidéo : Caméra de profondeur Intel® RealSense™ D435
Résolution : 1920 x 1080 (Full HD)
Conditions d'utilisation
IP20
Longueur de câble vers l'enregistreur de données : jusqu’à 20 m (jusqu’à 50 m sur demande)
Environnement de fonctionnement : de 0 °C à 35 °C, jusqu’à 80% HR
Caractéristiques des microphones
Microphones : Capsule à condensateur électret avec préamplificateur spécialement conçu
Réponse en fréquence :
de 20 kHz à 60 kHz (< 15 dB)
de 100 Hz à 15 kHz (< 0,5 dB)
de 20 Hz à 20 kHz (< 3 dB)
Niveau de pression sonore maximal : 130 dB en crête pour 3% de distorsion harmonique (THD)
Niveau de bruit : 27 dB(A)
Sensibilité : 20 mV/Pa
Données du réseau de microphones
Nombre de voies : 48
Distance de mesure recommandée : plus de 0,3 m
Plage de cartographie acoustique : de 12 dB à 130 dB
Atténuation sur l’arrière : > -15 dB
Plage de fréquence recommandée : de 291 Hz à 20 kHz
Plage dynamique* : de 9 dB à 14dB,
jusqu’à 50 dB avec les algorithmes avancés
* Distance à la source : 1 m ; points de calcul : 90 000
