Caméra Acoustique Portable avec Microphones MEMS
AC100
Caméra Acoustique Tout-en-Un à Technologie MEMS pour Localisation des Sources Sonores dans des Conditions de Mesures Exigeantes - GFAI Tech

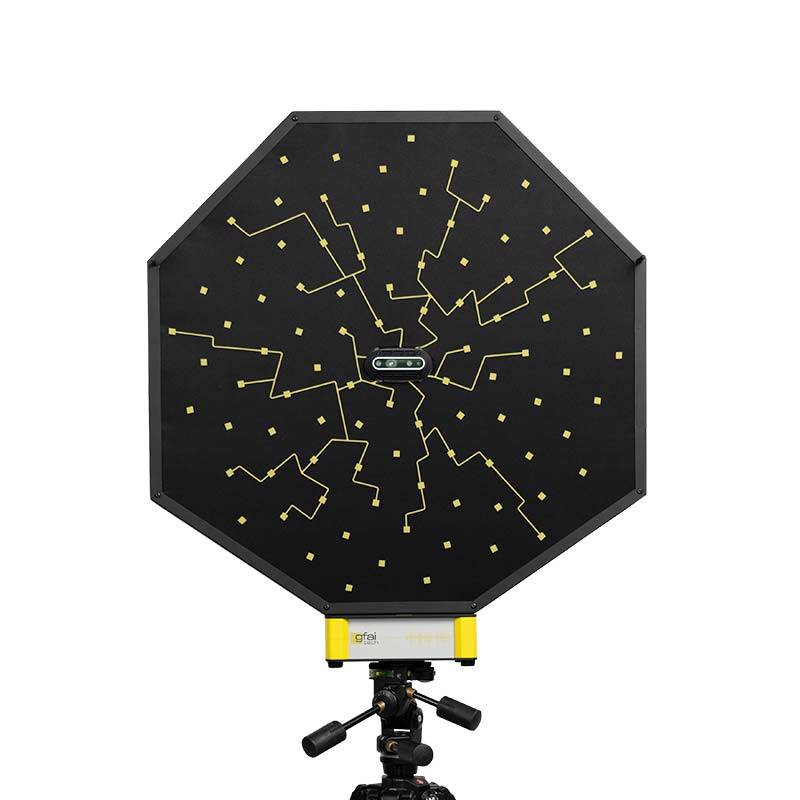

Octagon
Le système Octagon est conçu pour réaliser des mesures acoustiques dans les environnements exigeants. Pour ce faire, cette caméra acoustique tout-en-un intègre 192 microphones à technologie MEMS répartis dans une structure acoustiquement transparente, assurant une grande précision et une large plage dynamique. Grâce à la densité du réseau de microphones, elle permet aussi bien des mesures par formation de voies (ou beamforming) que par holographie, sur une plage de fréquences allant de 30 Hz à 24 kHz.
Grâce à l’intégration de l’acquisition de données, la caméra est prête à l’emploi, sans temps de configuration supplémentaire. Il est possible de connecter jusqu’à 12 voies numériques et 4 voies analogiques pour l’enregistrement de capteurs additionnels. L’antenne est également équipée d’une caméra de profondeur Intel® RealSense™, avec une résolution Full HD et l’enregistrement de données 3D.
Sa structure en fibre de carbone rend l’Octagon à la fois légère et robuste. Ses poignées intégrées facilitent son transport et son utilisation. Tous ces avantages font de l’Octagon un système adapté à de nombreuses applications en R&D, contrôle qualité, maintenance ou acoustique environnementale.
Que ce soit pour l’analyse acoustique détaillée de produits et composants, la détection de fuites dans des bâtiments ou des canalisations, ou encore les mesures de corrélation pour l’analyse d’ordres sur des machines tournantes, la caméra acoustique Octagon permet d’obtenir des résultats fiables.
Bénéficiez de la garantie Alliantech
Tous nos instruments disposent de la garantie Alliantech pour une plus grande durabilité.
Prolongez la durée de vie de vos équipements
Avec notre service SAV, vous avez accès à notre service d'étalonnage, réparation ou maintenance.
Vous avez besoin d'aide ou de formation ?
Nos experts Alliantech sont là pour vous accompagner dans la prise en main complète de votre équipement.
Caractéristiques physiques
Dimensions : 90 x 82 x 19 cm
Poids : 5 kg (sans trépied, ni câble)
Fonctionnalités
Caméra vidéo : Caméra de profondeur Intel® RealSense™ D435, angle d’ouverture 77°
Résolution : 1920 x 1080 (Full HD)
Fréquence d’échantillonnage :
Microphones : 24 kHz et 48 kHz
Canaux numériques : de 48 à 6144 kHz
Entrées IEPE : de 24 à 192 kS/s (32 bits)
Canaux supplémentaires : 12 canaux numériques / 4 canaux analogiques
(chaque canal commutable en courant continu ou en entrée tension)
Conditions d'utilisation
IP20
Environnement de fonctionnement : de 0 °C à 40 °C
Caractéristiques des microphones
Microphones : MEMS
Réponse en fréquence :
de 20 Hz à 24 kHz
de 100 Hz à 10 kHz (< 0,5 dB)
de 28 Hz à 20 kHz (< 3 dB)
Niveau de pression sonore maximal : 125 dB à 10% de distorsion harmonique (THD)
Niveau de bruit : 25 dB(A)
Sensibilité : -36 dBFS (1 kHz, 94 dB SPL)
Données du réseau de microphones
Nombre de voies : 192
Distance de mesure recommandée :
Plus de 0,5 m (beamforming) ou moins de 0,15 m (holographie acoustique)
Plage de cartographie acoustique : de 9 dB à 120 dB
Plages de fréquence recommandées :
de 170 Hz à 24 kHz (beamforming)
de 30 Hz à 2 kHz en champ proche (holographie acoustique)
Plage dynamique* : de 15 dB à 27 dB,
jusqu’à 50 dB avec les algorithmes avancés
* Distance à la source : 1 m ; points de calcul : 90 000
