Caméra Acoustique Portable avec Microphones MEMS
AC100
Caméra Acoustique Portable Tout-en-Un à Technologie MEMS pour Localisation des Sources de Bruit et de Vibration - GFAI Tech
Mikado

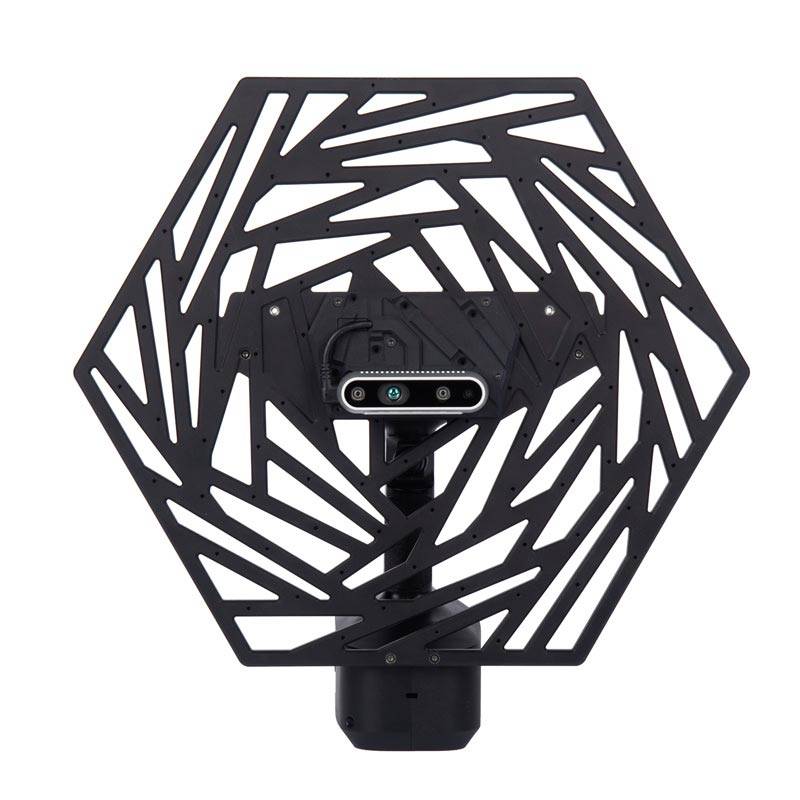

Mikado est une caméra acoustique portable conçue pour localiser les sources de bruit et de vibration. Légère et sans fil, cette solution mobile permet une grande flexibilité dans le positionnement et l’orientation de la mesure. Mikado offre aussi une grande autonomie grâce à ses batteries rechargeables.
Tenue en main ou montée sur trépied, la caméra Mikado constitue un système complet puisqu’elle est composée d’un réseau de microphones de mesure acoustique, d’un enregistreur de données et d’une tablette Microsoft® Surface Pro équipée du logiciel NoiseImage Mobile.
L’enregistrement des données et leurs analyses peuvent être effectués directement avec l’appareil. Son écran tactile et le déclencheur manuel lui confèrent une prise en main rapide pour une grande facilité d’utilisation qui conviendra aux débutants comme aux utilisateurs expérimentés. La caméra acoustique Mikado peut être reliée à une station de travail via le logiciel NoiseImage Pro pour des analyses plus poussées.
Cette caméra est utilisée pour le contrôle qualité de produits et de composants, la détection de fuites, la R&D, et des mesures en champ proche dans les secteurs de l’aéronautique, de l’automobile, de l’électronique, de l’électroménager, et de l’enseignement.
Bénéficiez de la garantie Alliantech
Tous nos instruments disposent de la garantie Alliantech pour une plus grande durabilité.
Prolongez la durée de vie de vos équipements
Avec notre service SAV, vous avez accès à notre service d'étalonnage, réparation ou maintenance.
Vous avez besoin d'aide ou de formation ?
Nos experts Alliantech sont là pour vous accompagner dans la prise en main complète de votre équipement.
Caractéristiques physiques
Dimensions :
40 x 40 x 18 cm (sans Microsoft® Surface)
40 x 40 x 27 cm (avec Microsoft® Surface)
Poids : 2,2 kg
(4,1 kg avec batterie et Microsoft® Surface)
Fonctionnalités
Caméra vidéo : Caméra de profondeur Intel® RealSense™ D435, angle d’ouverture 77°
Résolution : 1920 x 1080 (Full HD)
Fréquence d’échantillonnage : 48 kS/s
Canaux supplémentaires : 4 canaux numériques
Conditions d'utilisation
IP40
Environnement de fonctionnement :
de 0 °C à 35 °C (utilisation portable)
de -10 °C à 45 °C (utilisation sur table)
Caractéristiques des microphones
Microphones : MEMS
Réponse en fréquence :
de 10 Hz à 24 kHz
de 100 Hz à 5 kHz (< 0,5 dB)
de 100 Hz à 11 kHz (< 3 dB)
Niveau de pression sonore maximal : 121 dB à 10% de distorsion harmonique (THD)
Niveau de bruit : 30 dB(A)
Sensibilité : -26 dBFS (1 kHz, 94 dB SPL)
Données du réseau de microphones
Nombre de voies : 96
Distance de mesure recommandée :
Plus de 0,3 m (beamforming) ou moins de 0,15 m (holographie acoustique)
Plage de cartographie acoustique : de 9 dB à 120 dB
Plages de fréquence recommandées :
de 514 Hz à 24 kHz (beamforming)
de 30 Hz à 2 kHz en champ proche (holographie acoustique)
Plage dynamique* : de 15 dB à 27 dB,
jusqu’à 50 dB avec les algorithmes avancés
* Distance à la source : 1 m ; points de calcul : 90 000
