Capteur de Courant à Sortie Tension - Mesure d'Intensité de 50A RMS à 100A Peak - Transducteur à Fluxgate - Série DS - Danisense

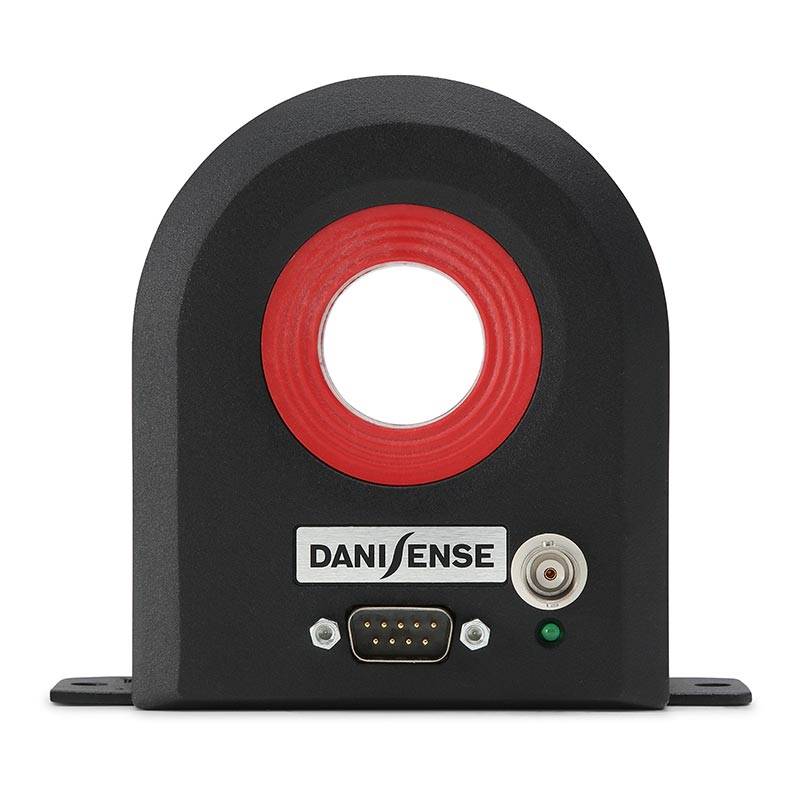

DS50UB-1V
Le DS50UB-1V est un capteur de courant à sortie tension réputé pour être ultra-stable et très précis (classe ppm). La série DS de Danisense est basée sur la technologie Fluxgate en boucle fermée pour la mesure non intrusive et isolée du courant continu ou alternatif jusqu'à 100A.
L'objectif lors du développement de cette famille de capteurs de courant consiste à offrir une réponse en fréquence la plus plate possible.
Chaque capteur est testé sur des instruments traçables concernant la réponse en fréquence.
Plage de température étendue de -40 °C à +85 °C requise pour les tests environnementaux difficiles comme par exemple les essais automobiles.
Le boîtier en aluminium est essentiel pour éliminer la chaleur et les interférences électro-magnétiques.
Bénéficiez de la garantie Alliantech
Tous nos instruments disposent de la garantie Alliantech pour une plus grande durabilité.
Prolongez la durée de vie de vos équipements
Avec notre service SAV, vous avez accès à notre service d'étalonnage, réparation ou maintenance.
Vous avez besoin d'aide ou de formation ?
Nos experts Alliantech sont là pour vous accompagner dans la prise en main complète de votre équipement.
Caractéristiques techniques
| Type | Standard |
| Sortie | Tension |
| Courant nominal | 50 A rms |
| Courant (crête) | 100 A peak |
| Bande passante | 500 kHz |
| Ratio de conversion | 20 |
| Diamètre d'ouverture | 27,6 mm |
| Précision | 121 ppm |
| Linéarité | ±24 ppm |
| Offset maximum | 72 ppm |
| Connecteurs | D-sub-9 mâle et BNC |
| Température de fonctionnement | de -40 °C à +85 °C |
| Masse | 0,6 kg |
| Dimensions | 121,4 × 107,5 × 44,5 mm |
Comparatif des capteurs de courant standards (Fluxgate) - Série DS - Danisense
-
Modèle
Sortie
Bande passante
Ratio de conversion
Ouverture
Précision
-
Sortie : Courant
Bande passante : 1000 kHz
Ratio de conversion : 500
Ouverture : 27,6 mm
Précision : 61 ppm
-
Sortie : Courant
Bande passante : 1000 kHz
Ratio de conversion : 500
Ouverture : 27,6 mm
Précision : 16 ppm
-
Sortie : Courant
Bande passante : 650 kHz
Ratio de conversion : 1000
Ouverture : 27,6 mm
Précision : 15 ppm
-
Sortie : Courant
Bande passante : 300 kHz
Ratio de conversion : 2000
Ouverture : 27,6 mm
Précision : 10 ppm
-
Sortie : Courant
Bande passante : 500 kHz
Ratio de conversion : 1500
Ouverture : 27,6 mm
Précision : 9 ppm
-
Sortie : Courant
Bande passante : 1000 kHz
Ratio de conversion : 500
Ouverture : 27,6 mm
Précision : 22 ppm
-
Sortie : Courant
Bande passante : 1000 kHz
Ratio de conversion : 500
Ouverture : 27,6 mm
Précision : 22 ppm
-
Sortie : Courant
Bande passante : 500 kHz
Ratio de conversion : 500
Ouverture : 27,6 mm
Précision : 11 ppm
-
Sortie : Tension
Bande passante : 500 kHz
Ratio de conversion : 20
Ouverture : 27,6 mm
Précision : 121 ppm
-
Sortie : Tension
Bande passante : 500 kHz
Ratio de conversion : 5
Ouverture : 27,6 mm
Précision : 145 ppm
-
Sortie : Tension
Bande passante : 500 kHz
Ratio de conversion : 200
Ouverture : 27,6 mm
Précision : 80 ppm
-
Sortie : Tension
Bande passante : 500 kHz
Ratio de conversion : 20
Ouverture : 27,6 mm
Précision : 82 ppm
-
Sortie : Tension
Bande passante : 500 kHz
Ratio de conversion : 3.3333
Ouverture : 27,6 mm
Précision : 170 ppm
-
Sortie : Tension
Bande passante : 500 kHz
Ratio de conversion : 33.3333
Ouverture : 27,6 mm
Précision : 45 ppm
-
Sortie : Tension
Bande passante : 300 kHz
Ratio de conversion : 2.5
Ouverture : 27,6 mm
Précision : 35 ppm
-
Sortie : Tension
Bande passante : 500 kHz
Ratio de conversion : 40
Ouverture : 27,6 mm
Précision : 75 ppm
-
Sortie : Tension
Bande passante : 300 kHz
Ratio de conversion : 1.667
Ouverture : 27,6 mm
Précision : 55 ppm
-
Sortie : Tension
Bande passante : 300 kHz
Ratio de conversion : 60
Ouverture : 27,6 mm
Précision : 70 ppm
-
Sortie : Tension
Bande passante : 300 kHz
Ratio de conversion : 10
Ouverture : 27,6 mm
Précision : 45 ppm
DS50UB-1V
Fiche technique
- Catégorie de produits
- Capteurs
- Courant nominal (rms)
- 50 A
- Sortie
- Tension
- Bande passante
- 500 kHz
- Technologie
- Fluxgate
