Transducteur Fluxgate - Mesures de Courant de 50A RMS à 150A Peak - Série DS
DS50ID

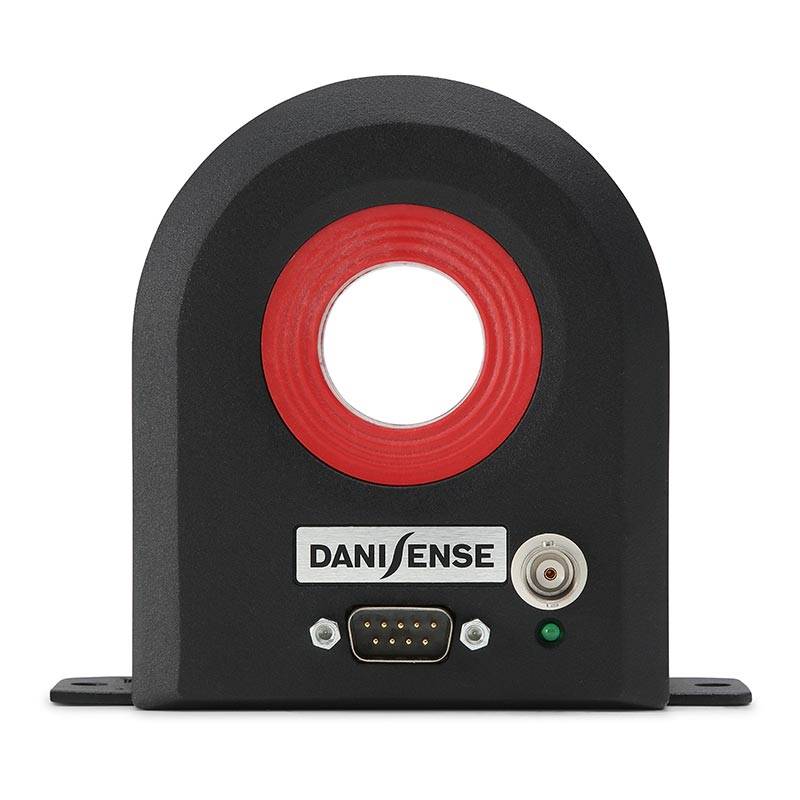

Capteur à Sortie Tension - Mesure de Courants de 36A RMS à 55A Peak - Transducteur à Fluxgate - Série DS - Danisense
DS50UB-10V
Le DS50UB-10V est un capteur de courant continu de haute précision (DCCT) mesurant des courants jusqu'à 55 A et 50 A en continu avec une erreur de linéarité inférieure à 5 ppm.
Basé sur la technologie Fluxgate en boucle fermée, le DS50UB-10V est un capteur ultra stable avec un offset et une dérive très faibles.
Le DS50UB-10V facilite less mesures de courant en intégrant un module de sortie de tension (VOM) délivrant 10 V à 50 A.
Il offre une haute résolution et une grande précision dans la surveillance des courants, avec des performances fiables et constantes.
Sa conception en aluminium lui confère une robustesse suffisante pour une longue durée de vie.
Bénéficiez de la garantie Alliantech
Tous nos instruments disposent de la garantie Alliantech pour une plus grande durabilité.
Prolongez la durée de vie de vos équipements
Avec notre service SAV, vous avez accès à notre service d'étalonnage, réparation ou maintenance.
Vous avez besoin d'aide ou de formation ?
Nos experts Alliantech sont là pour vous accompagner dans la prise en main complète de votre équipement.
Caractéristiques techniques
| Type | Standard |
| Sortie | Tension |
| Courant nominal | 36 A rms |
| Courant (crête) | 55 A peak |
| Bande passante | 500 kHz |
| Ratio de conversion | 5 |
| Diamètre d'ouverture | 27,6 mm |
| Précision | 145 ppm |
| Linéarité | ±5 ppm |
| Offset maximum | 90 ppm |
| Connecteurs | D-sub-9 mâle et BNC |
| Température de fonctionnement | de -40 °C à +85 °C |
| Masse | 0,6 kg |
| Dimensions | 121,4 × 107,5 × 44,5 mm |
Comparatif des capteurs de courant standards (Fluxgate) - Série DS - Danisense
-
Modèle
Sortie
Bande passante
Ratio de conversion
Ouverture
Précision
-
Sortie : Courant
Bande passante : 1000 kHz
Ratio de conversion : 500
Ouverture : 27,6 mm
Précision : 61 ppm
-
Sortie : Courant
Bande passante : 1000 kHz
Ratio de conversion : 500
Ouverture : 27,6 mm
Précision : 16 ppm
-
Sortie : Courant
Bande passante : 650 kHz
Ratio de conversion : 1000
Ouverture : 27,6 mm
Précision : 15 ppm
-
Sortie : Courant
Bande passante : 300 kHz
Ratio de conversion : 2000
Ouverture : 27,6 mm
Précision : 10 ppm
-
Sortie : Courant
Bande passante : 500 kHz
Ratio de conversion : 1500
Ouverture : 27,6 mm
Précision : 9 ppm
-
Sortie : Courant
Bande passante : 1000 kHz
Ratio de conversion : 500
Ouverture : 27,6 mm
Précision : 22 ppm
-
Sortie : Courant
Bande passante : 1000 kHz
Ratio de conversion : 500
Ouverture : 27,6 mm
Précision : 22 ppm
-
Sortie : Courant
Bande passante : 500 kHz
Ratio de conversion : 500
Ouverture : 27,6 mm
Précision : 11 ppm
-
Sortie : Tension
Bande passante : 500 kHz
Ratio de conversion : 20
Ouverture : 27,6 mm
Précision : 121 ppm
-
Sortie : Tension
Bande passante : 500 kHz
Ratio de conversion : 5
Ouverture : 27,6 mm
Précision : 145 ppm
-
Sortie : Tension
Bande passante : 500 kHz
Ratio de conversion : 200
Ouverture : 27,6 mm
Précision : 80 ppm
-
Sortie : Tension
Bande passante : 500 kHz
Ratio de conversion : 20
Ouverture : 27,6 mm
Précision : 82 ppm
-
Sortie : Tension
Bande passante : 500 kHz
Ratio de conversion : 3.3333
Ouverture : 27,6 mm
Précision : 170 ppm
-
Sortie : Tension
Bande passante : 500 kHz
Ratio de conversion : 33.3333
Ouverture : 27,6 mm
Précision : 45 ppm
-
Sortie : Tension
Bande passante : 300 kHz
Ratio de conversion : 2.5
Ouverture : 27,6 mm
Précision : 35 ppm
-
Sortie : Tension
Bande passante : 500 kHz
Ratio de conversion : 40
Ouverture : 27,6 mm
Précision : 75 ppm
-
Sortie : Tension
Bande passante : 300 kHz
Ratio de conversion : 1.667
Ouverture : 27,6 mm
Précision : 55 ppm
-
Sortie : Tension
Bande passante : 300 kHz
Ratio de conversion : 60
Ouverture : 27,6 mm
Précision : 70 ppm
-
Sortie : Tension
Bande passante : 300 kHz
Ratio de conversion : 10
Ouverture : 27,6 mm
Précision : 45 ppm
DS50UB-10V
Fiche technique
- Catégorie de produits
- Capteurs
- Courant nominal (rms)
- 36 A
- Sortie
- Tension
- Bande passante
- 500 kHz
- Technologie
- Fluxgate
