Capteur à Sortie Tension - Mesure de Courant de 140A RMS à 220A Peak - Transducteur à Fluxgate - Série DS - Danisense

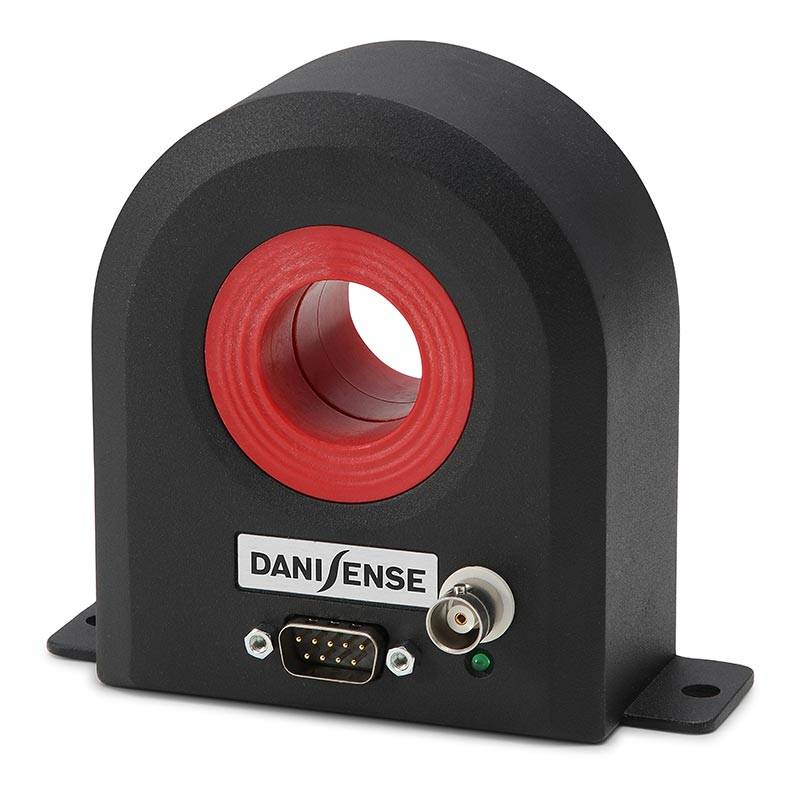

DS200UB-10V
Le DS200UB-10V est un capteur à sortie tension de haute précision (DCCT) qui mesure des courants jusqu'à 220 A et 200 A en continu avec une erreur de linéarité inférieure à 10 ppm.
Basé sur la technologie Fluxgate en boucle fermée, le DS200UB-1V est un capteur stable avec un offset et une dérive très faibles.
Le DS200UB-10V facilite la mesure de courants élevés en intégrant un module de sortie de tension (VOM) délivrant 10 V à 200 A.
Il offre une haute résolution et une grande précision dans la surveillance des courants, avec des performances fiables et constantes.
Sa conception en aluminium lui confère une robustesse suffisante pour une longue durée de vie.
Bénéficiez de la garantie Alliantech
Tous nos instruments disposent de la garantie Alliantech pour une plus grande durabilité.
Prolongez la durée de vie de vos équipements
Avec notre service SAV, vous avez accès à notre service d'étalonnage, réparation ou maintenance.
Vous avez besoin d'aide ou de formation ?
Nos experts Alliantech sont là pour vous accompagner dans la prise en main complète de votre équipement.
Type : standard
Sortie : tension
Courant nominal : 140 A rms
Courant (crête) : 220 A peak
Bande passante : 500 kHz
Ratio de conversion : 20
Diamètre d'ouverture : 27,6 mm
Précision : 82 ppm
Linéarité : ±10 ppm
Offset maximum : 22 ppm
Connecteurs : D-sub-9 et BNC (pour sortie tension)
Température de fonctionnement : de -40 °C à +85 °C
Masse : 0,6 kg
Dimensions : 121,4 x 107,5 x 44,5 mm
LED indiquant le statut du signal
Comparatif des capteurs de courant standards (Fluxgate) - Série DS - Danisense
-
Modèle
Sortie
Bande passante
Ratio de conversion
Ouverture
Précision
-
Sortie : Courant
Bande passante : 1000 kHz
Ratio de conversion : 500
Ouverture : 27,6 mm
Précision : 61 ppm
-
Sortie : Courant
Bande passante : 1000 kHz
Ratio de conversion : 500
Ouverture : 27,6 mm
Précision : 16 ppm
-
Sortie : Courant
Bande passante : 650 kHz
Ratio de conversion : 1000
Ouverture : 27,6 mm
Précision : 15 ppm
-
Sortie : Courant
Bande passante : 300 kHz
Ratio de conversion : 2000
Ouverture : 27,6 mm
Précision : 10 ppm
-
Sortie : Courant
Bande passante : 500 kHz
Ratio de conversion : 1500
Ouverture : 27,6 mm
Précision : 9 ppm
-
Sortie : Courant
Bande passante : 1000 kHz
Ratio de conversion : 500
Ouverture : 27,6 mm
Précision : 22 ppm
-
Sortie : Courant
Bande passante : 1000 kHz
Ratio de conversion : 500
Ouverture : 27,6 mm
Précision : 22 ppm
-
Sortie : Courant
Bande passante : 500 kHz
Ratio de conversion : 500
Ouverture : 27,6 mm
Précision : 11 ppm
-
Sortie : Tension
Bande passante : 500 kHz
Ratio de conversion : 20
Ouverture : 27,6 mm
Précision : 121 ppm
-
Sortie : Tension
Bande passante : 500 kHz
Ratio de conversion : 5
Ouverture : 27,6 mm
Précision : 145 ppm
-
Sortie : Tension
Bande passante : 500 kHz
Ratio de conversion : 200
Ouverture : 27,6 mm
Précision : 80 ppm
-
Sortie : Tension
Bande passante : 500 kHz
Ratio de conversion : 20
Ouverture : 27,6 mm
Précision : 82 ppm
-
Sortie : Tension
Bande passante : 500 kHz
Ratio de conversion : 3.3333
Ouverture : 27,6 mm
Précision : 170 ppm
-
Sortie : Tension
Bande passante : 500 kHz
Ratio de conversion : 33.3333
Ouverture : 27,6 mm
Précision : 45 ppm
-
Sortie : Tension
Bande passante : 300 kHz
Ratio de conversion : 2.5
Ouverture : 27,6 mm
Précision : 35 ppm
-
Sortie : Tension
Bande passante : 500 kHz
Ratio de conversion : 40
Ouverture : 27,6 mm
Précision : 75 ppm
-
Sortie : Tension
Bande passante : 300 kHz
Ratio de conversion : 1.667
Ouverture : 27,6 mm
Précision : 55 ppm
-
Sortie : Tension
Bande passante : 300 kHz
Ratio de conversion : 60
Ouverture : 27,6 mm
Précision : 70 ppm
-
Sortie : Tension
Bande passante : 300 kHz
Ratio de conversion : 10
Ouverture : 27,6 mm
Précision : 45 ppm
DS200UB-10V
Fiche technique
- Catégorie de produits
- Capteurs
- Courant nominal (rms)
- 140 A
- Sortie
- Tension
- Bande passante
- 500 kHz
- Technologie
- Fluxgate
