Capteur à Sortie Tension - Mesures de Courant de 280A RMS à 440A Peak - Fluxgate en...
DS400UB-10V
Capteur de Courant à Sortie Tension de 700A RMS à 1000A Peak - Fluxgate en Boucle Fermée - Série DS - Danisense
DS1000UB-10V

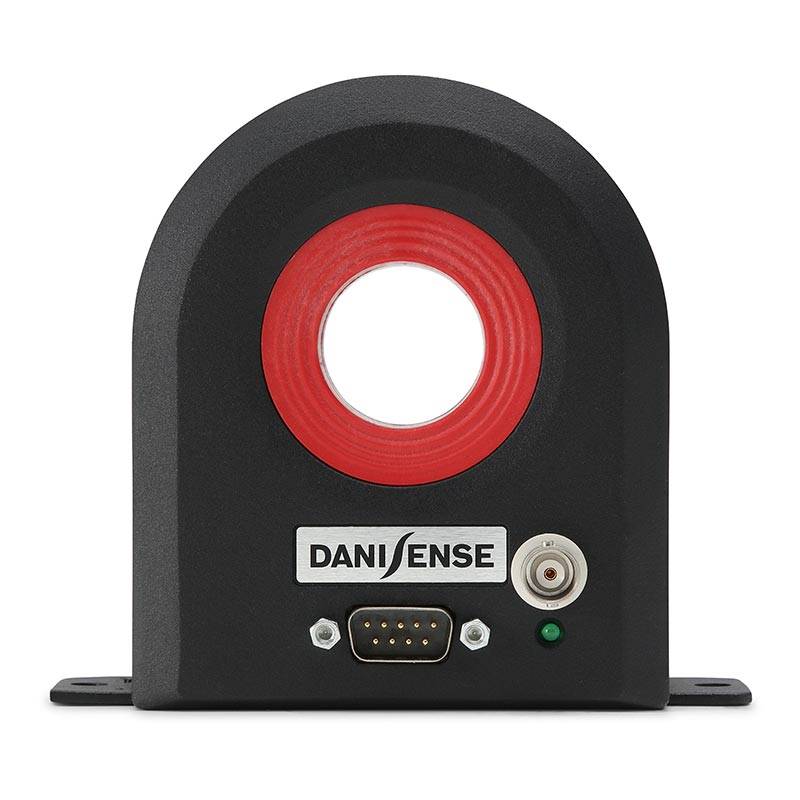

Le DS1000UB-10V est un capteur de courant à sortie tension pour des mesures non intrusives jusqu'à 1100 A avec une erreur de linéarité inférieure à ±35 ppm.
Le DS1000UB-10V est un capteur ultra stable à technologie Fluxgate en boucle fermée, possédant un offset et une dérive très faibles.
Il offre une haute résolution et une grande précision (classe ppm) dans la surveillance des courants, avec des performances fiables et constantes.
Sa structure en aluminium lui confère une bonne protection contre les interférences électro-magnétiques et une grande résistance pour une longue durabilité.
Bénéficiez de la garantie Alliantech
Tous nos instruments disposent de la garantie Alliantech pour une plus grande durabilité.
Prolongez la durée de vie de vos équipements
Avec notre service SAV, vous avez accès à notre service d'étalonnage, réparation ou maintenance.
Vous avez besoin d'aide ou de formation ?
Nos experts Alliantech sont là pour vous accompagner dans la prise en main complète de votre équipement.
Caractéristiques techniques
| Type | Standard |
| Sortie | Tension |
| Courant nominal | 700 A rms |
| Courant (crête) | 1100 A peak |
| Bande passante | 300 kHz |
| Ratio de conversion | 10 |
| Diamètre d'ouverture | 27,6 mm |
| Précision | 45 ppm |
| Linéarité | ±35 ppm |
| Offset maximum | 10 ppm |
| Connecteurs | D-sub-9 et BNC (pour sortie tension) |
| Température de fonctionnement | de -40 °C à +55 °C |
| Masse | 0,6 kg |
| Dimensions | 121,4 × 107,5 × 44,5 mm |
| LED | LED verte comme indicateur de bon fonctionnement |
Comparatif des capteurs de courant standards (Fluxgate) - Série DS - Danisense
-
Modèle
Sortie
Bande passante
Ratio de conversion
Ouverture
Précision
-
Sortie : Courant
Bande passante : 1000 kHz
Ratio de conversion : 500
Ouverture : 27,6 mm
Précision : 61 ppm
-
Sortie : Courant
Bande passante : 1000 kHz
Ratio de conversion : 500
Ouverture : 27,6 mm
Précision : 16 ppm
-
Sortie : Courant
Bande passante : 650 kHz
Ratio de conversion : 1000
Ouverture : 27,6 mm
Précision : 15 ppm
-
Sortie : Courant
Bande passante : 300 kHz
Ratio de conversion : 2000
Ouverture : 27,6 mm
Précision : 10 ppm
-
Sortie : Courant
Bande passante : 500 kHz
Ratio de conversion : 1500
Ouverture : 27,6 mm
Précision : 9 ppm
-
Sortie : Courant
Bande passante : 1000 kHz
Ratio de conversion : 500
Ouverture : 27,6 mm
Précision : 22 ppm
-
Sortie : Courant
Bande passante : 1000 kHz
Ratio de conversion : 500
Ouverture : 27,6 mm
Précision : 22 ppm
-
Sortie : Courant
Bande passante : 500 kHz
Ratio de conversion : 500
Ouverture : 27,6 mm
Précision : 11 ppm
-
Sortie : Tension
Bande passante : 500 kHz
Ratio de conversion : 20
Ouverture : 27,6 mm
Précision : 121 ppm
-
Sortie : Tension
Bande passante : 500 kHz
Ratio de conversion : 5
Ouverture : 27,6 mm
Précision : 145 ppm
-
Sortie : Tension
Bande passante : 500 kHz
Ratio de conversion : 200
Ouverture : 27,6 mm
Précision : 80 ppm
-
Sortie : Tension
Bande passante : 500 kHz
Ratio de conversion : 20
Ouverture : 27,6 mm
Précision : 82 ppm
-
Sortie : Tension
Bande passante : 500 kHz
Ratio de conversion : 3.3333
Ouverture : 27,6 mm
Précision : 170 ppm
-
Sortie : Tension
Bande passante : 500 kHz
Ratio de conversion : 33.3333
Ouverture : 27,6 mm
Précision : 45 ppm
-
Sortie : Tension
Bande passante : 300 kHz
Ratio de conversion : 2.5
Ouverture : 27,6 mm
Précision : 35 ppm
-
Sortie : Tension
Bande passante : 500 kHz
Ratio de conversion : 40
Ouverture : 27,6 mm
Précision : 75 ppm
-
Sortie : Tension
Bande passante : 300 kHz
Ratio de conversion : 1.667
Ouverture : 27,6 mm
Précision : 55 ppm
-
Sortie : Tension
Bande passante : 300 kHz
Ratio de conversion : 60
Ouverture : 27,6 mm
Précision : 70 ppm
-
Sortie : Tension
Bande passante : 300 kHz
Ratio de conversion : 10
Ouverture : 27,6 mm
Précision : 45 ppm
DS1000UB-10V
Fiche technique
- Catégorie de produits
- Capteurs
- Courant nominal (rms)
- 700 A
- Sortie
- Tension
- Bande passante
- 300 kHz
- Technologie
- Fluxgate
