Capteur Fluxgate à Sortie Tension - Mesures de Courant de 210A RMS à 330A Peak - Série DS - Danisense

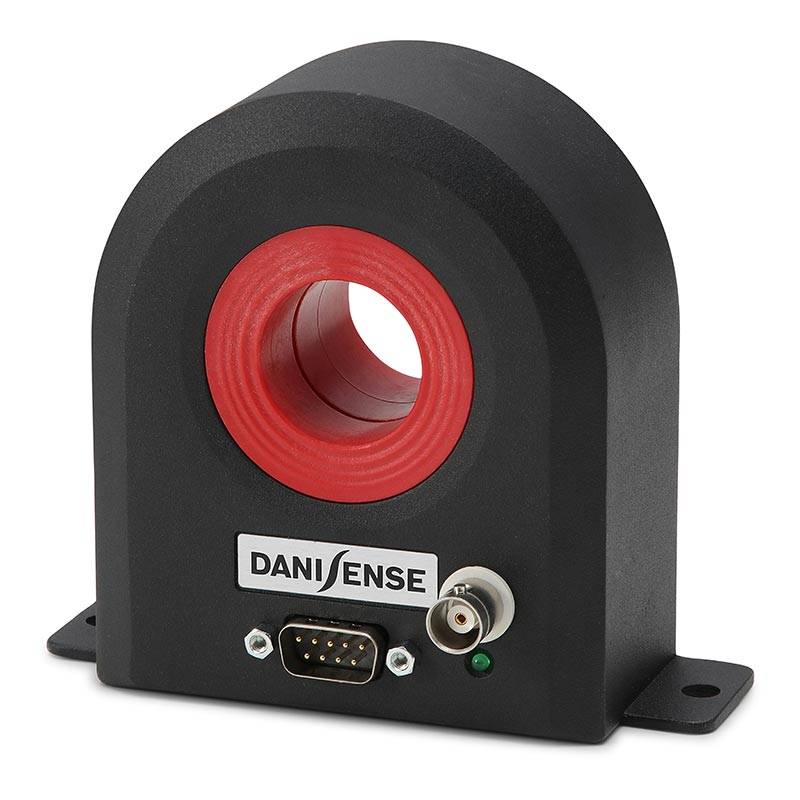

DS300UB-10V
Le DS300UB-10V est un capteur ultra stable à sortie tension qui permet de réaliser des mesures non intrusives de courants jusqu'à 330 A avec une erreur de linéarité inférieure à 15 ppm.
Le DS300UB-10V est un capteur basé sur la technologie Fluxgate en boucle fermée, avec un offset et une dérive très faibles.
Il offre une haute résolution et une grande précision (classe ppm) dans la surveillance des courants, avec des performances fiables et constantes.
Sa conception en aluminium lui confère une bonne protection contre les interférences électro-magnétiques et une robustesse suffisante pour une longue durée de vie.
Bénéficiez de la garantie Alliantech
Tous nos instruments disposent de la garantie Alliantech pour une plus grande durabilité.
Prolongez la durée de vie de vos équipements
Avec notre service SAV, vous avez accès à notre service d'étalonnage, réparation ou maintenance.
Vous avez besoin d'aide ou de formation ?
Nos experts Alliantech sont là pour vous accompagner dans la prise en main complète de votre équipement.
Caractéristiques techniques
| Type | Standard |
| Sortie | Tension |
| Courant nominal | 210 A rms |
| Courant (crête) | 330 A peak |
| Bande passante | 500 kHz |
| Ratio de conversion | 33,3333 |
| Diamètre d'ouverture | 27,6 mm |
| Précision | 45 ppm |
| Linéarité | ±15 ppm |
| Offset maximum | 20 ppm |
| Connecteurs | D-sub-9 et BNC (pour sortie tension) |
| Température de fonctionnement | de -40 °C à +65 °C |
| Masse | 0,6 kg |
| Dimensions | 121,4 × 107,5 × 44,5 mm |
| LED | Verte comme indicateur de bon fonctionnement |
Comparatif des capteurs de courant standards (Fluxgate) - Série DS - Danisense
-
Modèle
Sortie
Bande passante
Ratio de conversion
Ouverture
Précision
-
Sortie : Courant
Bande passante : 1000 kHz
Ratio de conversion : 500
Ouverture : 27,6 mm
Précision : 61 ppm
-
Sortie : Courant
Bande passante : 1000 kHz
Ratio de conversion : 500
Ouverture : 27,6 mm
Précision : 16 ppm
-
Sortie : Courant
Bande passante : 650 kHz
Ratio de conversion : 1000
Ouverture : 27,6 mm
Précision : 15 ppm
-
Sortie : Courant
Bande passante : 300 kHz
Ratio de conversion : 2000
Ouverture : 27,6 mm
Précision : 10 ppm
-
Sortie : Courant
Bande passante : 500 kHz
Ratio de conversion : 1500
Ouverture : 27,6 mm
Précision : 9 ppm
-
Sortie : Courant
Bande passante : 1000 kHz
Ratio de conversion : 500
Ouverture : 27,6 mm
Précision : 22 ppm
-
Sortie : Courant
Bande passante : 1000 kHz
Ratio de conversion : 500
Ouverture : 27,6 mm
Précision : 22 ppm
-
Sortie : Courant
Bande passante : 500 kHz
Ratio de conversion : 500
Ouverture : 27,6 mm
Précision : 11 ppm
-
Sortie : Tension
Bande passante : 500 kHz
Ratio de conversion : 20
Ouverture : 27,6 mm
Précision : 121 ppm
-
Sortie : Tension
Bande passante : 500 kHz
Ratio de conversion : 5
Ouverture : 27,6 mm
Précision : 145 ppm
-
Sortie : Tension
Bande passante : 500 kHz
Ratio de conversion : 200
Ouverture : 27,6 mm
Précision : 80 ppm
-
Sortie : Tension
Bande passante : 500 kHz
Ratio de conversion : 20
Ouverture : 27,6 mm
Précision : 82 ppm
-
Sortie : Tension
Bande passante : 500 kHz
Ratio de conversion : 3.3333
Ouverture : 27,6 mm
Précision : 170 ppm
-
Sortie : Tension
Bande passante : 500 kHz
Ratio de conversion : 33.3333
Ouverture : 27,6 mm
Précision : 45 ppm
-
Sortie : Tension
Bande passante : 300 kHz
Ratio de conversion : 2.5
Ouverture : 27,6 mm
Précision : 35 ppm
-
Sortie : Tension
Bande passante : 500 kHz
Ratio de conversion : 40
Ouverture : 27,6 mm
Précision : 75 ppm
-
Sortie : Tension
Bande passante : 300 kHz
Ratio de conversion : 1.667
Ouverture : 27,6 mm
Précision : 55 ppm
-
Sortie : Tension
Bande passante : 300 kHz
Ratio de conversion : 60
Ouverture : 27,6 mm
Précision : 70 ppm
-
Sortie : Tension
Bande passante : 300 kHz
Ratio de conversion : 10
Ouverture : 27,6 mm
Précision : 45 ppm
DS300UB-10V
Fiche technique
- Catégorie de produits
- Capteurs
- Courant nominal (rms)
- 400 A
- Sortie
- Tension
- Bande passante
- 500 kHz
- Technologie
- Fluxgate
