Transducteur de Courant à Fluxgate - Mesures de 400A RMS à 600A Peak - Série DS
DS400ID
Capteur à Sortie Tension - Mesures de Courant de 280A RMS à 440A Peak - Fluxgate en Boucle Fermée - Série DS - Danisense

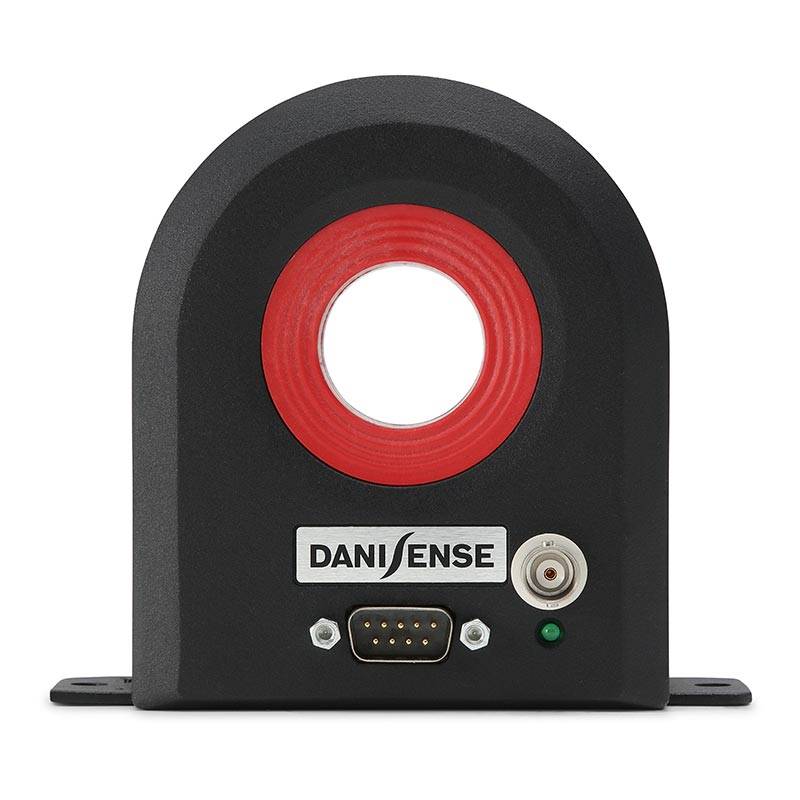

DS400UB-10V
Le DS400UB-10V est un capteur à sortie tension qui permet de réaliser des mesures non intrusives de courants jusqu'à 440 A avec une erreur de linéarité inférieure à 10 ppm.
Le DS400UB-10V est un capteur à Fluxgate en boucle fermée, avec un offset et une dérive très basses.
Robuste et ultra stable, il offre une haute résolution et une grande précision (classe ppm) dans la surveillance des courants, offrant fiabilité et constance dans ses performances. Sa structure en aluminium lui confère une bonne protection contre les interférences électro-magnétiques avec une une longue durée de vie.
Bénéficiez de la garantie Alliantech
Tous nos instruments disposent de la garantie Alliantech pour une plus grande durabilité.
Prolongez la durée de vie de vos équipements
Avec notre service SAV, vous avez accès à notre service d'étalonnage, réparation ou maintenance.
Vous avez besoin d'aide ou de formation ?
Nos experts Alliantech sont là pour vous accompagner dans la prise en main complète de votre équipement.
Type : standard
Sortie : tension
Courant nominal : 280 A rms
Courant (crête) : 440 A peak
Bande passante : 500 kHz
Ratio de conversion : 40
Diamètre d'ouverture : 27,6 mm
Précision : 75 ppm
Linéarité : ±10 ppm
Offset maximum : 15 ppm
Connecteurs : D-sub-9 et BNC (pour sortie tension)
Température de fonctionnement : de -40 °C à +65 °C
Masse : 0,6 kg
Dimensions : 121,4 x 107,5 x 44,5 mm
LED verte comme indicateur de bon fonctionnement
Comparatif des capteurs de courant standards (Fluxgate) - Série DS - Danisense
-
Modèle
Sortie
Bande passante
Ratio de conversion
Ouverture
Précision
-
Sortie : Courant
Bande passante : 1000 kHz
Ratio de conversion : 500
Ouverture : 27,6 mm
Précision : 61 ppm
-
Sortie : Courant
Bande passante : 1000 kHz
Ratio de conversion : 500
Ouverture : 27,6 mm
Précision : 16 ppm
-
Sortie : Courant
Bande passante : 650 kHz
Ratio de conversion : 1000
Ouverture : 27,6 mm
Précision : 15 ppm
-
Sortie : Courant
Bande passante : 300 kHz
Ratio de conversion : 2000
Ouverture : 27,6 mm
Précision : 10 ppm
-
Sortie : Courant
Bande passante : 500 kHz
Ratio de conversion : 1500
Ouverture : 27,6 mm
Précision : 9 ppm
-
Sortie : Courant
Bande passante : 1000 kHz
Ratio de conversion : 500
Ouverture : 27,6 mm
Précision : 22 ppm
-
Sortie : Courant
Bande passante : 1000 kHz
Ratio de conversion : 500
Ouverture : 27,6 mm
Précision : 22 ppm
-
Sortie : Courant
Bande passante : 500 kHz
Ratio de conversion : 500
Ouverture : 27,6 mm
Précision : 11 ppm
-
Sortie : Tension
Bande passante : 500 kHz
Ratio de conversion : 20
Ouverture : 27,6 mm
Précision : 121 ppm
-
Sortie : Tension
Bande passante : 500 kHz
Ratio de conversion : 5
Ouverture : 27,6 mm
Précision : 145 ppm
-
Sortie : Tension
Bande passante : 500 kHz
Ratio de conversion : 200
Ouverture : 27,6 mm
Précision : 80 ppm
-
Sortie : Tension
Bande passante : 500 kHz
Ratio de conversion : 20
Ouverture : 27,6 mm
Précision : 82 ppm
-
Sortie : Tension
Bande passante : 500 kHz
Ratio de conversion : 3.3333
Ouverture : 27,6 mm
Précision : 170 ppm
-
Sortie : Tension
Bande passante : 500 kHz
Ratio de conversion : 33.3333
Ouverture : 27,6 mm
Précision : 45 ppm
-
Sortie : Tension
Bande passante : 300 kHz
Ratio de conversion : 2.5
Ouverture : 27,6 mm
Précision : 35 ppm
-
Sortie : Tension
Bande passante : 500 kHz
Ratio de conversion : 40
Ouverture : 27,6 mm
Précision : 75 ppm
-
Sortie : Tension
Bande passante : 300 kHz
Ratio de conversion : 1.667
Ouverture : 27,6 mm
Précision : 55 ppm
-
Sortie : Tension
Bande passante : 300 kHz
Ratio de conversion : 60
Ouverture : 27,6 mm
Précision : 70 ppm
-
Sortie : Tension
Bande passante : 300 kHz
Ratio de conversion : 10
Ouverture : 27,6 mm
Précision : 45 ppm
DS400UB-10V
Fiche technique
- Catégorie de produits
- Capteurs
- Courant nominal (rms)
- 280 A
- Sortie
- Tension
- Bande passante
- 500 kHz
- Technologie
- Fluxgate
