Système de Cartographie d’Intensité Acoustique pour Localisation Rapide des Sources Sonores - WELES Acoustics

WelesSIMS

Rapide et robuste, le système WelesSIMS permet de générer des cartographies acoustiques de champs sonores stationnaires. Il s’appuie sur une sonde acoustique unique et une méthode de mesure par balayage pour superposer des images sonores haute résolution à une photo de la source mesurée. Cet outil est parfaitement adapté pour localiser les bruits de type bourdonnement, grincement ou cliquetis.

La solution WelesSIMS exploite les performances de la sonde d’intensité acoustique WA101. Grâce à ses caractéristiques spécifiques, le système permet de cartographier la répartition de la pression acoustique, de l’intensité acoustique et de la vitesse particulaire, sans limitation de fréquence. Il permet de visualiser presque tous les champs sonores, de 20 Hz jusqu’à 10 kHz. Par ailleurs, les propriétés du capteur de vitesse particulaire permettent des mesures en environnement de bruit ambiant élevé, sans avoir recours à des installations spécialisées.

Fiche Technique

Bénéficiez de la garantie Alliantech

Tous nos instruments disposent de la garantie Alliantech pour une plus grande durabilité.

Prolongez la durée de vie de vos équipements

Avec notre service SAV, vous avez accès à notre service d'étalonnage, réparation ou maintenance.

Vous avez besoin d'aide ou de formation ?

Nos experts Alliantech sont là pour vous accompagner dans la prise en main complète de votre équipement.

Spécifications
Détails du produit

Performances de mesure et limites

Instrument de mesure : Sonde d’intensité acoustique WA101 ½” PU

Plage de fréquences :
• 20 Hz – 20 kHz pour la vitesse particulaire
• 20 Hz – 20 kHz pour la pression acoustique
• 20 Hz – 10 kHz pour l’intensité acoustique

Marge d’erreur : Classe 1

Limite haute de la plage dynamique : 136 dB SPL*, SIL**, SVL***

Limite basse de la plage dynamique : 30 dB (A) SPL, 46 dB (A) SIL, 46 dB (A) SVL

Système d’acquisition fourni : spDAQ de Danville Signal Processing, Inc., Interface USB, 24 bits, 2 canaux IEPE, jusqu’à 192 kS/s

Caractéristiques du système

Type de bruit mesuré : Bruit stationnaire, constant dans le temps

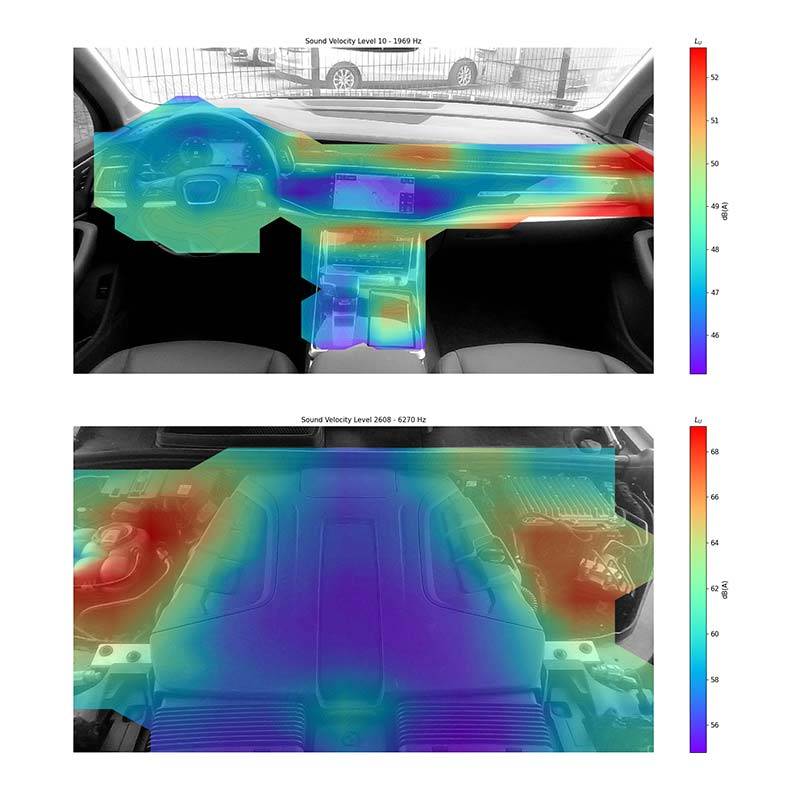

Résultat de la mesure : Carte sonore colorée (pression acoustique, intensité acoustique ou vitesse particulaire) superposée à l’image de la source sonore mesurée.

Taille maximale de l’objet mesurable : Limitée par le champ de vision de la caméra, la mesure est possible tant que la caméra voit la zone étudiée.

Environnement de mesure : Sans restriction, à condition d’un rapport signal/bruit suffisant. Mesures possibles en extérieur. Utilisation d’un pare-vent recommandée en extérieur.

Suivi de position de la sonde

Principe : Suivi optique. La sonde WA101 est suivie via un tracker fixé sur celle-ci, équipé de deux LED. L’algorithme détecte la position des deux LED pour compenser automatiquement la rotation de la sonde. Pendant la mesure, l’image de la caméra est assombrie pour améliorer la visibilité des LED et assurer un suivi fluide.

Fonctionnalités : Le suivi peut être réalisé en temps réel ou en post-traitement. Pour des cas spécifiques, le suivi peut être effectué sur n’importe quelle couleur définie par l’utilisateur.

Résolution caméra : 1920 x 1080 (Full HD)

Angle de vue caméra : 64°

Logiciel

Modules : Weles SIMS v1.4

Configuration PC requise :
• Windows 10 64 bits
• 2 Go de RAM
• 1 Go d’espace disque

Applications principales

• Localisation et hiérarchisation des sources sonores en champ proche ou en champ lointain
(les mesures de vitesse particulaire offrent les meilleures performances et la meilleure précision)

• Cartographie 3D de la vitesse particulaire ou de l’intensité acoustique

• Mesure de la puissance acoustique ou de la pression acoustique

• Diagnostic rapide avec l'écoute de la vitesse des particules
