Sonde d’Intensité Acoustique 3D, de Vitesse des Particules et de Pression Sonore (PU) - WELES Acoustics

WA301

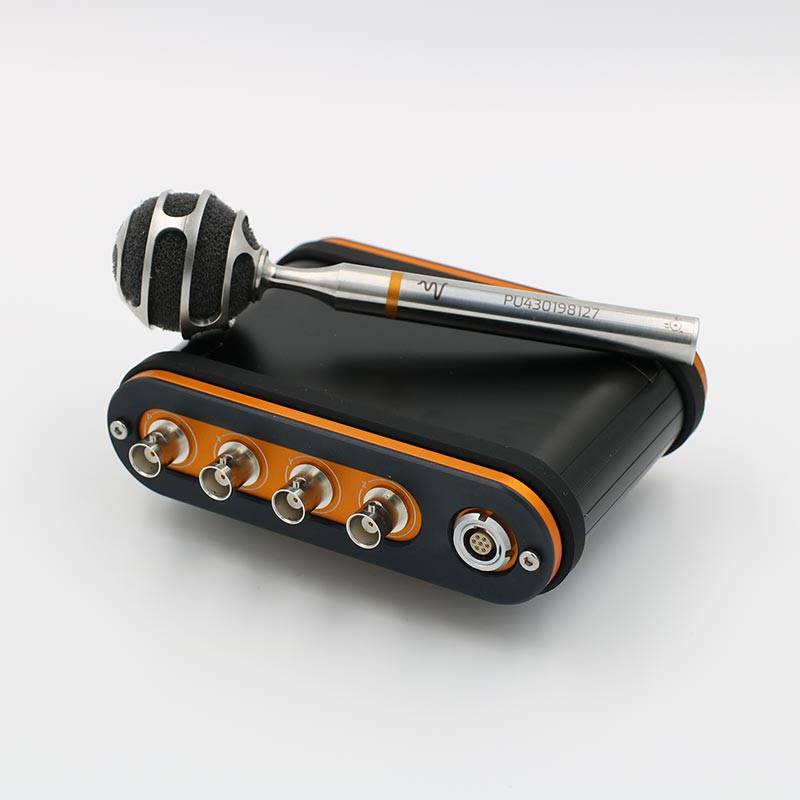

La WA301 est une sonde d’intensité acoustique 3D polyvalente qui permet la mesure directe de la pression acoustique et de la vitesse particulaire triaxiale. Elle intègre 4 capteurs : un microphone MEMS classique et trois capteurs de vitesse particulaire disposés orthogonalement.

Presque toute la bande passante acoustique (de 20 Hz à 10 kHz) peut être analysée à partir d’une seule mesure. Aucun entretoise n’est nécessaire pour mesurer l’intensité sonore sur la plage de fonctionnement de la sonde. Il est possible d’extraire des informations détaillées sur un champ sonore sans contraintes de configuration, puisque toutes les grandeurs acoustiques sont mesurées directement.

Chaque sonde WA301 est livrée avec une Weles BOX. La connexion entre la sonde et la BOX s’effectue via un câble LEMO 7 broches. La BOX fournit l’alimentation à l’ensemble des capteurs intégrés dans la sonde. Elle sert également d’interface entre la sonde et tout système d’acquisition de données analogiques.

Pour la WA301, quatre signaux sont disponibles via quatre connecteurs BNC : un signal de pression acoustique et trois signaux de vitesse particulaire selon les axes X, Y et Z.

Fiche Technique

Bénéficiez de la garantie Alliantech

Tous nos instruments disposent de la garantie Alliantech pour une plus grande durabilité.

Prolongez la durée de vie de vos équipements

Avec notre service SAV, vous avez accès à notre service d'étalonnage, réparation ou maintenance.

Vous avez besoin d'aide ou de formation ?

Nos experts Alliantech sont là pour vous accompagner dans la prise en main complète de votre équipement.

Spécifications
Détails du produit

Paramètre

Vitesse des particules

Pression acoustique

Intensité acoustique
Plage de fréquence (±2 dB)

Vitesse des particules : de 20 Hz à 10 kHz

Pression acoustique : de 20 Hz à 10 kHz

Intensité acoustique : de 20 Hz à 10 kHz
Bruit propre total (20 Hz – 10 kHz)

Vitesse des particules : 46 dB(A)

Pression acoustique : 30 dB(A)

Intensité acoustique : 46 dB(A)
Limite supérieure de la plage dynamique (<3 % THD)

Vitesse des particules : 136 dB SVL

Pression acoustique : 136 dB SPL

Intensité acoustique : 136 dB SIL
Amplitude de sortie

Vitesse des particules : 10 Vp

Pression acoustique : 10 Vp

Intensité acoustique : –
Température de fonctionnement

Vitesse des particules : de -20 à 85 °C

Pression acoustique : de -20 à 85 °C

Intensité acoustique : de -20 à 85 °C
Température de stockage

Vitesse des particules : de -40 à 85 °C

Pression acoustique : de -40 à 85 °C

Intensité acoustique : de -40 à 85 °C
Coefficient thermique @250 Hz

Vitesse des particules : -0,0517 dB/°C

Pression acoustique : -0,0235 dB/°C

Intensité acoustique : -0,0517 dB/°C
Coefficient pression statique @250 Hz

Vitesse des particules : < 0,5 dB/kPa

Pression acoustique : < 0,5 dB/kPa

Intensité acoustique : < 0,5 dB/kPa
Coefficient humidité @250 Hz

Vitesse des particules : 0,06 dB/%HR

Pression acoustique : 0,05 dB/%HR

Intensité acoustique : 0,06 dB/%HR

Flux d’air continu maximal : 1,5 m/s

Connecteur : Lemo 7 broches EGG-1B-307

Poids : 78 g (sonde WA301) / 380 g (Weles BOX WA301)

Dimensions : 153,4 x 12,7 x 40 mm (longueur / diamètre tube / diamètre sphère)

Conformité CE et RoHS

Applications principales

• Localisation et hiérarchisation des sources sonores en champ proche ou en champ lointain
(les mesures de vitesse particulaire offrent les meilleures performances et la meilleure précision)

• Cartographie 3D de la vitesse particulaire ou de l’intensité acoustique

• Mesure de la puissance acoustique ou de la pression acoustique

• Visualisation 3D du champ acoustique
