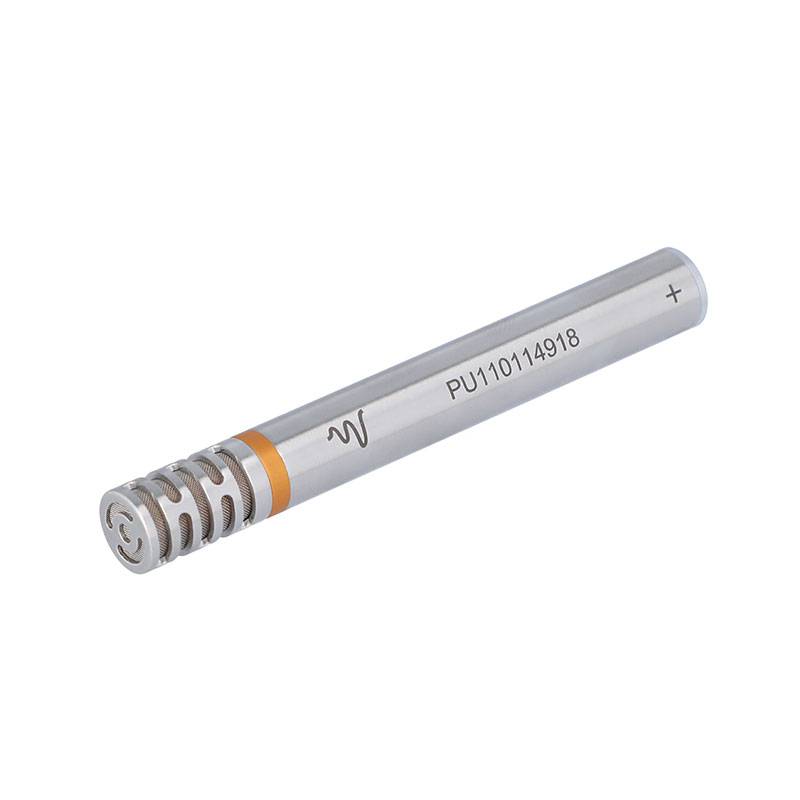

WA101

La sonde WA101 est une sonde d’intensité acoustique polyvalente qui repose sur la mesure directe de la pression sonore et de la vitesse des particules. La WA101 est composée de deux capteurs : un microphone acoustique à condensateur classique et un capteur de vitesse des particules.

Une bande passante acoustique quasi complète (de 20 Hz à 10 kHz) peut être analysée à partir d’une seule mesure, sans nécessité d'espacer pour mesurer l’intensité acoustique dans cette plage. Des informations détaillées sur tout champ sonore peuvent être extraites sans contraindre la mesure. Toutes les grandeurs acoustiques sont mesurées directement.

Chaque sonde WA101 est fournie avec une Weles BOX. La connexion entre la sonde et la BOX s’effectue via un câble LEMO 7 broches. La BOX alimente tous les éléments de mesure intégrés à la sonde. Elle sert également d’interface avec tout système d’acquisition de données capable de traiter les signaux analogiques fournis par la sonde. Pour le modèle WA101, deux signaux sont transmis via deux connecteurs BNC : pression acoustique et vitesse des particules.

Disponible sous la référence WA101H, une variante de cette sonde acoustique permet d'écouter les signaux en temps réel.

Fiche Technique

Bénéficiez de la garantie Alliantech

Tous nos instruments disposent de la garantie Alliantech pour une plus grande durabilité.

Prolongez la durée de vie de vos équipements

Avec notre service SAV, vous avez accès à notre service d'étalonnage, réparation ou maintenance.

Vous avez besoin d'aide ou de formation ?

Nos experts Alliantech sont là pour vous accompagner dans la prise en main complète de votre équipement.

Spécifications
Détails du produit

Paramètre

Vitesse des particules

Pression acoustique

Intensité acoustique
Plage de fréquences (±2 dB)

Vitesse des particules : de 20 Hz à 20 kHz

Pression acoustique : de 20 Hz à 20 kHz

Intensité acoustique : de 20 Hz à 10 kHz
Bruit propre total (20 Hz – 10 kHz)

Vitesse des particules : 46 dB (A)

Pression acoustique : 30 dB (A)

Intensité acoustique : 46 dB (A)
Limite supérieure de la plage dynamique (<3 % THD)

Vitesse des particules : 136 dB SVL

Pression acoustique : 136 dB SPL

Intensité acoustique : 136 dB SIL
Directivité

Vitesse des particules : Bidirectionnelle

Pression acoustique : Omnidirectionnelle

Intensité acoustique : Bidirectionnelle
Amplitude de sortie

Vitesse des particules : 10 Vp

Pression acoustique : 10 Vp

Intensité acoustique : -
Température de fonctionnement

Vitesse des particules : de -20 à 85 °C

Pression acoustique : de -20 à 85 °C

Intensité acoustique : de -20 à 85 °C
Température de stockage

Vitesse des particules : de -40 à 85 °C

Pression acoustique : de -40 à 85 °C

Intensité acoustique : de -40 à 85 °C
Coefficient de température @250 Hz

Vitesse des particules : -0,0517 dB/°C

Pression acoustique : -0,0235 dB/°C

Intensité acoustique : -0,0517 dB/°C
Coefficient de pression statique @250 Hz

Vitesse des particules : <0,5 dB/kPa

Pression acoustique : <0,5 dB/kPa

Intensité acoustique : <0,5 dB/kPa
Coefficient d’humidité @250 Hz

Vitesse des particules : 0,06 dB/%HR

Pression acoustique : 0,05 dB/%HR

Intensité acoustique : 0,06 dB/%HR

Flux d’air continu maximal : 1 m/s

Connecteur : Lemo 7 broches EGG-1B-307

Poids : 38 g (sonde WA101) / 365 g (Weles BOX WA101)

Dimensions : 89,5 x 12,7 mm (longueur x diamètre)

Conformité CE et RoHS

Applications principales

• Localisation et hiérarchisation des sources sonores en champ proche ou en champ lointain
(les mesures de vitesse particulaire offrent les meilleures performances et la meilleure précision)

• Cartographie 3D de la vitesse particulaire ou de l’intensité acoustique

• Mesure de la puissance acoustique ou de la pression acoustique

• Diagnostic rapide avec l'écoute de la vitesse des particules
