1531

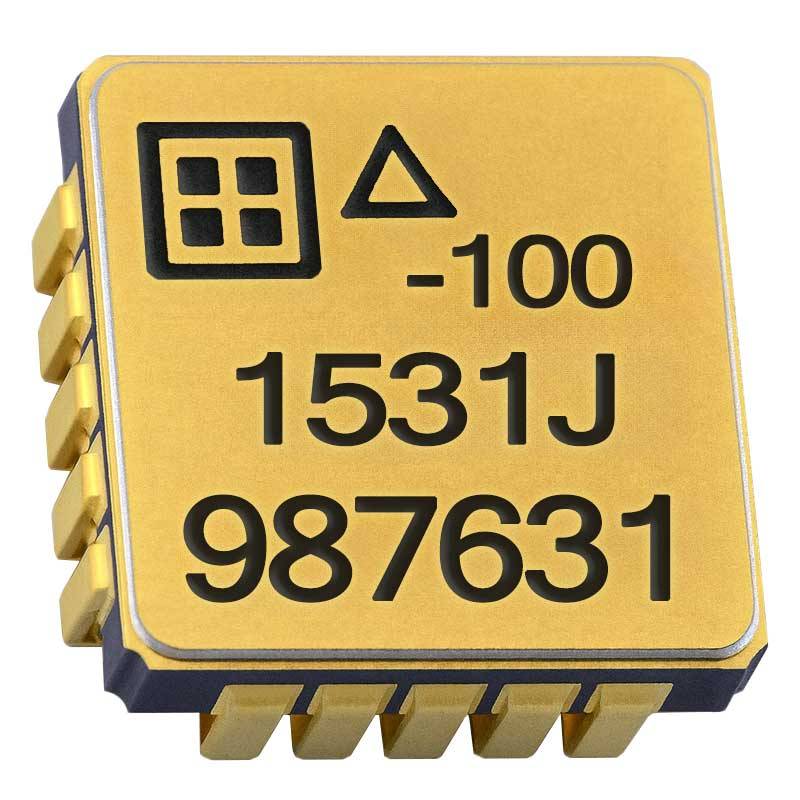

Parmi nos accéléromètres capacitifs MEMS, le modèle 1531 est une puce accélérométrique de qualité industrielle pour la mesure DC avec montage en surface qui est spécialement conçue pour les applications en environnements à très haute température.

Les performances de l’accéléromètre 1531 sont quasiment identiques à celles du 1521 mais il intègre des matériaux adaptés aux conditions thermiques élevées. En effet, chaque modèle 1531 est amorti à l’azote, hermétiquement scellé, testé en chambre climatique et soumis à des protocoles rigoureux de conditionnement thermique afin de garantir un fonctionnement fiable de –55 °C jusqu’à +175 °C.

Disponible dans des plages allant de ±2 g à ±400 g, le 1531 est un capteur économique, polyvalent, robuste et précis. Il est adapté à un large éventail d’applications exigeantes, notamment dans des applications industrielles de basse ou moyenne fréquence nécessitant un très faible bruit et une stabilité fiable à long terme dans des environnements à haute température.

L'accéléromètre 1531 contient un élément sensible capacitif MEMS pour la mesure de courant continu, associé à un circuit intégré personnalisé intégrant un amplificateur de détection et un niveau de sortie différentiel. Cette conception permet de limiter la sensibilité du dispositif aux variations et gradients de température.

Chaque accéléromètre capacitif MEMS est soumis à des tests, une programmation et un étalonnage individuels effectués par SDI. Pour assurer une meilleure traçabilité, un numéro de série unique est gravé dessus.

En option, un rapport de test d'étalonnage (1521-TST) est disponible pour chacune, indiquant les spécifications mesurées de l'accéléromètre en termes de biais, de facteur d'échelle, de linéarité, de courant de fonctionnement et de réponse en fréquence.

Fiche Technique

Bénéficiez de la garantie Alliantech

Tous nos instruments disposent de la garantie Alliantech pour une plus grande durabilité.

Prolongez la durée de vie de vos équipements

Avec notre service SAV, vous avez accès à notre service d'étalonnage, réparation ou maintenance.

Vous avez besoin d'aide ou de formation ?

Nos experts Alliantech sont là pour vous accompagner dans la prise en main complète de votre équipement.

Description
Détails du produit

Sortie analogique

Très haute stabilité, résistance et durabilité

Meilleurs coefficients de température et de biais

Amortissement à l'azote et scellé hermétiquement

Sérialisé pour une meilleure traçabilité

Conforme à la norme RoHS

Capteur et amplificateur intégrés, compatibles TTL/CMOS

Capteur de température interne

Alimentation : + 5 V, 5 mA

Température d'utilisation : de -55 °C à +175 °C

Poids : 0,68 grammes

Dimensions : 8,9 x 8,9 x 2,7 mm (sans les fiches) / 8,9 x 8,9 x 4,2 mm (avec les fiches)

Sortie différentielle : +/- 4V

Gamme de mesure : de ± 2 à ± 400 g

Réponse en fréquence typique à 3 dB : de 0 - 525 Hz jusqu'à 0 - 2400 Hz

Bruit en sortie : de 7 à 400 µg/√Hz

Résistance aux chocs : jusqu'à 5000 g

Plage de mesure d'accélération

Sensibilité

Réponse en fréquence
(5 %, typique)

Réponse en fréquence
(3 dB, typique)

Réponse en fréquence
(3 dB, minimum)

Bruit en sortie, différentiel
(RMS, typique)

Résistance aux chocs
(0,1 ms, peak)
± 5 g

Sensibilité : 800 mV/g

Réponse en fréquence (5 %, typique) : de 0 à 400 Hz

Réponse en fréquence (3 dB, typique) : de 0 à 800 Hz

Réponse en fréquence (3 dB, minimum) : de 0 à 420 Hz

Bruit en sortie, différentiel (RMS, typique) : 12 µg/√Hz

Résistance aux chocs (0,1 ms, peak) : 2000 g
± 10 g

Sensibilité : 400 mV/g

Réponse en fréquence (5 %, typique) : de 0 à 700 Hz

Réponse en fréquence (3 dB, typique) : de 0 à 1100 Hz

Réponse en fréquence (3 dB, minimum) : de 0 à 660 Hz

Bruit en sortie, différentiel (RMS, typique) : 18 µg/√Hz

Résistance aux chocs (0,1 ms, peak) : 5000 g
± 25 g

Sensibilité : 160 mV/g

Réponse en fréquence (5 %, typique) : de 0 à 1300 Hz

Réponse en fréquence (3 dB, typique) : de 0 à 1750 Hz

Réponse en fréquence (3 dB, minimum) : de 0 à 1050 Hz

Bruit en sortie, différentiel (RMS, typique) : 25 µg/√Hz

Résistance aux chocs (0,1 ms, peak) : 5000 g
± 50 g

Sensibilité : 80 mV/g

Réponse en fréquence (5 %, typique) : de 0 à 1600 Hz

Réponse en fréquence (3 dB, typique) : de 0 à 2100 Hz

Réponse en fréquence (3 dB, minimum) : de 0 à 1400 Hz

Bruit en sortie, différentiel (RMS, typique) : 50 µg/√Hz

Résistance aux chocs (0,1 ms, peak) : 5000 g
± 100 g

Sensibilité : 40 mV/g

Réponse en fréquence (5 %, typique) : de 0 à 1700 Hz

Réponse en fréquence (3 dB, typique) : de 0 à 3000 Hz

Réponse en fréquence (3 dB, minimum) : de 0 à 1700 Hz

Bruit en sortie, différentiel (RMS, typique) : 100 µg/√Hz

Résistance aux chocs (0,1 ms, peak) : 5000 g
± 200 g

Sensibilité : 20 mV/g

Réponse en fréquence (5 %, typique) : de 0 à 1900 Hz

Réponse en fréquence (3 dB, typique) : de 0 à 3600 Hz

Réponse en fréquence (3 dB, minimum) : de 0 à 2100 Hz

Bruit en sortie, différentiel (RMS, typique) : 200 µg/√Hz

Résistance aux chocs (0,1 ms, peak) : 5000 g
± 400 g

Sensibilité : 10 mV/g

Réponse en fréquence (5 %, typique) : de 0 à 2000 Hz

Réponse en fréquence (3 dB, typique) : de 0 à 4200 Hz

Réponse en fréquence (3 dB, minimum) : de 0 à 2400 Hz

Bruit en sortie, différentiel (RMS, typique) : 400 µg/√Hz

Résistance aux chocs (0,1 ms, peak) : 5000 g
