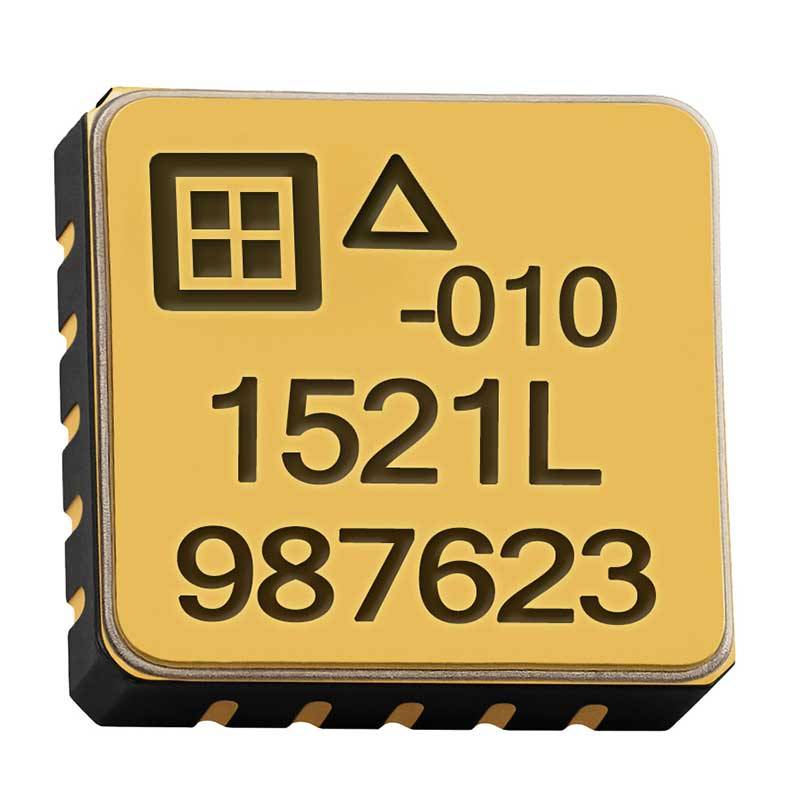

Accéléromètre MEMS Capacitif de Qualité Industrielle avec Montage en Surface - Puce Accélérométrique Haute Stabilité - Silicon Designs

1521

Parmi nos accéléromètres capacitifs MEMS, le modèle 1521 est une puce accélérométrique de qualité industrielle pour la mesure de courant continu avec un montage en surface.

Disponible dans des plages allant de ±2 g à ±400 g, ce capteur polyvalent est économique, robuste et précis. Ainsi, le 1521 est adapté à un large éventail d’applications exigeantes, notamment dans des applications industrielles à fréquence nulle / moyenne qui nécessitent un bruit extrêmement faible et une fiabilité au niveau de la stabilité à long terme.

Le boîtier miniature hermétique de l'accéléromètre 1521 comprend un élément de détection capacitif MEMS pour la mesure du courant continu, associé à un circuit intégré personnalisé intégrant un amplificateur de détection et un niveau de sortie différentiel. Cette conception spécifique rend le dispositif quasiment insensible aux changements et aux gradients de température.

Chaque boîtier est soumis à des tests, une programmation et un étalonnage individuels réalisés par Silicon Designs. Chaque puce accélérométrique est aussi marquée d'un numéro de série sur ses surfaces supérieure et inférieure pour une meilleure traçabilité.

En option, un rapport de test d'étalonnage (1521-TST) est disponible pour chaque unité, indiquant les spécifications mesurées de l'accéléromètre en termes de biais, de facteur d'échelle, de linéarité, de courant de fonctionnement et de réponse en fréquence.

Fiche Technique

Bénéficiez de la garantie Alliantech

Tous nos instruments disposent de la garantie Alliantech pour une plus grande durabilité.

Prolongez la durée de vie de vos équipements

Avec notre service SAV, vous avez accès à notre service d'étalonnage, réparation ou maintenance.

Vous avez besoin d'aide ou de formation ?

Nos experts Alliantech sont là pour vous accompagner dans la prise en main complète de votre équipement.

Spécifications
Détails du produit

Sortie analogique

Très haute stabilité, résistance et durabilité

Amortissement à l'azote et scellé hermétiquement

Sérialisé pour une meilleure traçabilité

Conforme à la norme RoHS

Capteur et amplificateur intégrés, compatibles TTL/CMOS

Capteur de température interne

Alimentation : + 5 V, 5 mA

Température d'utilisation : de -55 °C à +125 °C

Poids : 0,62 grammes

Dimensions : 8,9 x 8,9 x 2,7 mm (sans les fiches) / 8,9 x 8,9 x 4,2 mm (avec les fiches)

Sortie différentielle : +/- 4V

Gamme de mesure : de ± 2 à ± 400 g

Réponse en fréquence typique à 3 dB : de 0 - 525 Hz jusqu'à 0 - 2400 Hz

Bruit en sortie : de 7 à 400 µg/√Hz

Résistance aux chocs : jusqu'à 5000 g

Plage de mesure d'accélération

Sensibilité

Réponse en fréquence
(5 %, typique)

Réponse en fréquence
(3 dB, typique)

Réponse en fréquence
(3 dB, minimum)

Bruit en sortie, différentiel
(RMS, typique)

Résistance aux chocs
(0,1 ms, peak)
± 2 g

Sensibilité : 2000 mV/g

Réponse en fréquence (5 %, typique) : de 0 à 250 Hz

Réponse en fréquence (3 dB, typique) : de 0 à 525 Hz

Réponse en fréquence (3 dB, minimum) : de 0 à 300 Hz

Bruit en sortie, différentiel (RMS, typique) : 7 µg/√Hz

Résistance aux chocs (0,1 ms, peak) : 2000 g
± 5 g

Sensibilité : 800 mV/g

Réponse en fréquence (5 %, typique) : de 0 à 400 Hz

Réponse en fréquence (3 dB, typique) : de 0 à 800 Hz

Réponse en fréquence (3 dB, minimum) : de 0 à 420 Hz

Bruit en sortie, différentiel (RMS, typique) : 12 µg/√Hz

Résistance aux chocs (0,1 ms, peak) : 2000 g
± 10 g

Sensibilité : 400 mV/g

Réponse en fréquence (5 %, typique) : de 0 à 700 Hz

Réponse en fréquence (3 dB, typique) : de 0 à 1100 Hz

Réponse en fréquence (3 dB, minimum) : de 0 à 660 Hz

Bruit en sortie, différentiel (RMS, typique) : 18 µg/√Hz

Résistance aux chocs (0,1 ms, peak) : 5000 g
± 25 g

Sensibilité : 160 mV/g

Réponse en fréquence (5 %, typique) : de 0 à 1300 Hz

Réponse en fréquence (3 dB, typique) : de 0 à 1750 Hz

Réponse en fréquence (3 dB, minimum) : de 0 à 1050 Hz

Bruit en sortie, différentiel (RMS, typique) : 25 µg/√Hz

Résistance aux chocs (0,1 ms, peak) : 5000 g
± 50 g

Sensibilité : 80 mV/g

Réponse en fréquence (5 %, typique) : de 0 à 1600 Hz

Réponse en fréquence (3 dB, typique) : de 0 à 2100 Hz

Réponse en fréquence (3 dB, minimum) : de 0 à 1400 Hz

Bruit en sortie, différentiel (RMS, typique) : 50 µg/√Hz

Résistance aux chocs (0,1 ms, peak) : 5000 g
± 100 g

Sensibilité : 40 mV/g

Réponse en fréquence (5 %, typique) : de 0 à 1700 Hz

Réponse en fréquence (3 dB, typique) : de 0 à 3000 Hz

Réponse en fréquence (3 dB, minimum) : de 0 à 1700 Hz

Bruit en sortie, différentiel (RMS, typique) : 100 µg/√Hz

Résistance aux chocs (0,1 ms, peak) : 5000 g
± 200 g

Sensibilité : 20 mV/g

Réponse en fréquence (5 %, typique) : de 0 à 1900 Hz

Réponse en fréquence (3 dB, typique) : de 0 à 3600 Hz

Réponse en fréquence (3 dB, minimum) : de 0 à 2100 Hz

Bruit en sortie, différentiel (RMS, typique) : 200 µg/√Hz

Résistance aux chocs (0,1 ms, peak) : 5000 g
± 400 g

Sensibilité : 10 mV/g

Réponse en fréquence (5 %, typique) : de 0 à 2000 Hz

Réponse en fréquence (3 dB, typique) : de 0 à 4200 Hz

Réponse en fréquence (3 dB, minimum) : de 0 à 2400 Hz

Bruit en sortie, différentiel (RMS, typique) : 400 µg/√Hz

Résistance aux chocs (0,1 ms, peak) : 5000 g
