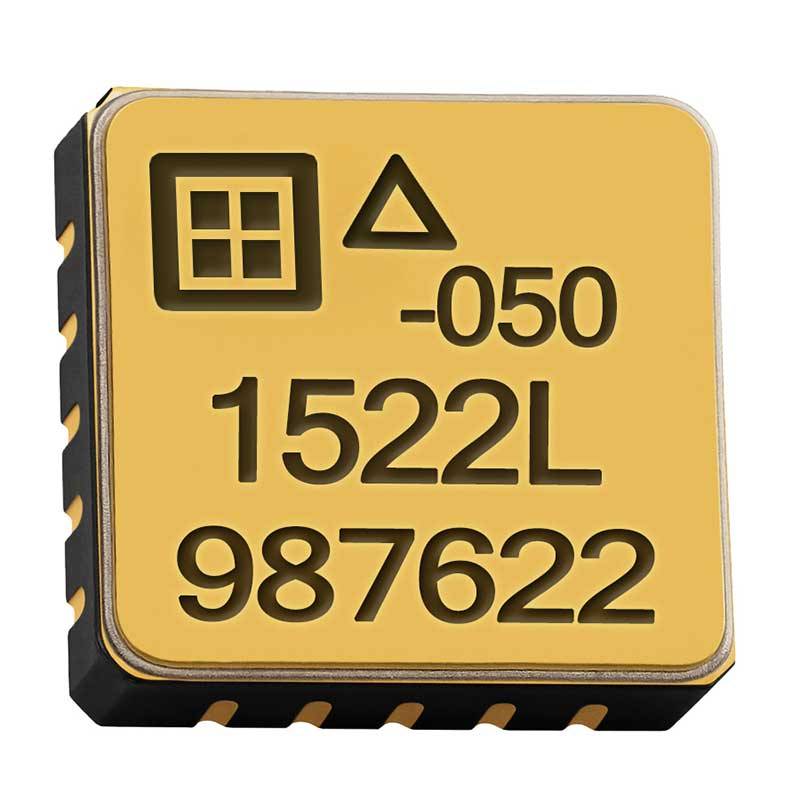

Puce Accélérométrique MEMS Capacitive avec Performances Thermiques Améliorées et Boitier CMS - Silicon Designs

1522

Parmi nos accéléromètres MEMS capacitifs, le modèle 1522 est une puce accélérométrique de qualité industrielle, dotée d’un boitier CMS miniature, pour des performances thermiques améliorées.

Amorti à l’azote et hermétiquement scellé, cet accéléromètre est conçu pour fonctionner entre -55 °C et +125 °C comme le modèle 1521. Cependant, ce modèle 1522 présente des coefficients de température (biais et facteur d’échelle) deux fois plus faibles que ceux du 1521.

Disponible dans des plages allant de ±2 g à ±400 g, le 1522 est un capteur économique, polyvalent, robuste et précis. Ainsi, il est adapté à un large éventail d’applications exigeantes, notamment dans des applications industrielles de basse à moyenne fréquence, soumises à de fortes variations thermiques, rapides ou prolongées, ainsi qu’aux conditions extrêmes de chaud ou de froid.

L'accéléromètre 1522 comprend un élément sensible capacitif MEMS pour la mesure DC, associé à un circuit intégré personnalisé intégrant un amplificateur de détection et un niveau de sortie différentiel. Cette conception permet de limiter la sensibilité du dispositif aux variations et gradients de température.

Chaque puce accélérométrique est soumise à des tests, une programmation et un étalonnage individuels réalisés par Silicon Designs. Chaque numéro de série est gravé dessus pour une meilleure traçabilité.

En option, un rapport de test d'étalonnage (1521-TST) est disponible pour chacune, indiquant les spécifications mesurées de l'accéléromètre en termes de biais, de facteur d'échelle, de linéarité, de courant de fonctionnement et de réponse en fréquence.

Fiche Technique

Bénéficiez de la garantie Alliantech

Tous nos instruments disposent de la garantie Alliantech pour une plus grande durabilité.

Prolongez la durée de vie de vos équipements

Avec notre service SAV, vous avez accès à notre service d'étalonnage, réparation ou maintenance.

Vous avez besoin d'aide ou de formation ?

Nos experts Alliantech sont là pour vous accompagner dans la prise en main complète de votre équipement.

Spécifications
Détails du produit

Sortie analogique

Très haute stabilité, résistance et durabilité

Meilleurs coefficients de température et de biais

Amortissement à l'azote et scellé hermétiquement

Sérialisé pour une meilleure traçabilité

Capteur et amplificateur intégrés

Capteur de température interne

Alimentation : + 5 V, 5 mA

Température d'utilisation : de -55 °C à +125 °C

Poids : 0,62 grammes

Dimensions : 8,9 x 8,9 x 2,7 mm (sans les fiches) / 8,9 x 8,9 x 4,2 mm (avec les fiches)

Sortie différentielle : +/- 4V

Gamme de mesure : de ± 2 à ± 400 g

Réponse en fréquence typique à 3 dB : de 0 - 525 Hz jusqu'à 0 - 2400 Hz

Bruit en sortie : de 7 à 400 µg/√Hz

Résistance aux chocs : jusqu'à 5000 g

Plage de mesure d'accélération

Sensibilité

Réponse en fréquence
(5 %, typique)

Réponse en fréquence
(3 dB, typique)

Réponse en fréquence
(3 dB, minimum)

Bruit en sortie, différentiel
(RMS, typique)

Résistance aux chocs
(0,1 ms, peak)
± 2 g

Sensibilité : 2000 mV/g

Réponse en fréquence (5 %, typique) : de 0 à 250 Hz

Réponse en fréquence (3 dB, typique) : de 0 à 525 Hz

Réponse en fréquence (3 dB, minimum) : de 0 à 300 Hz

Bruit en sortie, différentiel (RMS, typique) : 7 µg/√Hz

Résistance aux chocs (0,1 ms, peak) : 2000 g
± 5 g

Sensibilité : 800 mV/g

Réponse en fréquence (5 %, typique) : de 0 à 400 Hz

Réponse en fréquence (3 dB, typique) : de 0 à 800 Hz

Réponse en fréquence (3 dB, minimum) : de 0 à 420 Hz

Bruit en sortie, différentiel (RMS, typique) : 12 µg/√Hz

Résistance aux chocs (0,1 ms, peak) : 2000 g
± 10 g

Sensibilité : 400 mV/g

Réponse en fréquence (5 %, typique) : de 0 à 700 Hz

Réponse en fréquence (3 dB, typique) : de 0 à 1100 Hz

Réponse en fréquence (3 dB, minimum) : de 0 à 660 Hz

Bruit en sortie, différentiel (RMS, typique) : 18 µg/√Hz

Résistance aux chocs (0,1 ms, peak) : 5000 g
± 25 g

Sensibilité : 160 mV/g

Réponse en fréquence (5 %, typique) : de 0 à 1300 Hz

Réponse en fréquence (3 dB, typique) : de 0 à 1750 Hz

Réponse en fréquence (3 dB, minimum) : de 0 à 1050 Hz

Bruit en sortie, différentiel (RMS, typique) : 25 µg/√Hz

Résistance aux chocs (0,1 ms, peak) : 5000 g
± 50 g

Sensibilité : 80 mV/g

Réponse en fréquence (5 %, typique) : de 0 à 1600 Hz

Réponse en fréquence (3 dB, typique) : de 0 à 2100 Hz

Réponse en fréquence (3 dB, minimum) : de 0 à 1400 Hz

Bruit en sortie, différentiel (RMS, typique) : 50 µg/√Hz

Résistance aux chocs (0,1 ms, peak) : 5000 g
± 100 g

Sensibilité : 40 mV/g

Réponse en fréquence (5 %, typique) : de 0 à 1700 Hz

Réponse en fréquence (3 dB, typique) : de 0 à 3000 Hz

Réponse en fréquence (3 dB, minimum) : de 0 à 1700 Hz

Bruit en sortie, différentiel (RMS, typique) : 100 µg/√Hz

Résistance aux chocs (0,1 ms, peak) : 5000 g
± 200 g

Sensibilité : 20 mV/g

Réponse en fréquence (5 %, typique) : de 0 à 1900 Hz

Réponse en fréquence (3 dB, typique) : de 0 à 3600 Hz

Réponse en fréquence (3 dB, minimum) : de 0 à 2100 Hz

Bruit en sortie, différentiel (RMS, typique) : 200 µg/√Hz

Résistance aux chocs (0,1 ms, peak) : 5000 g
± 400 g

Sensibilité : 10 mV/g

Réponse en fréquence (5 %, typique) : de 0 à 2000 Hz

Réponse en fréquence (3 dB, typique) : de 0 à 4200 Hz

Réponse en fréquence (3 dB, minimum) : de 0 à 2400 Hz

Bruit en sortie, différentiel (RMS, typique) : 400 µg/√Hz

Résistance aux chocs (0,1 ms, peak) : 5000 g
