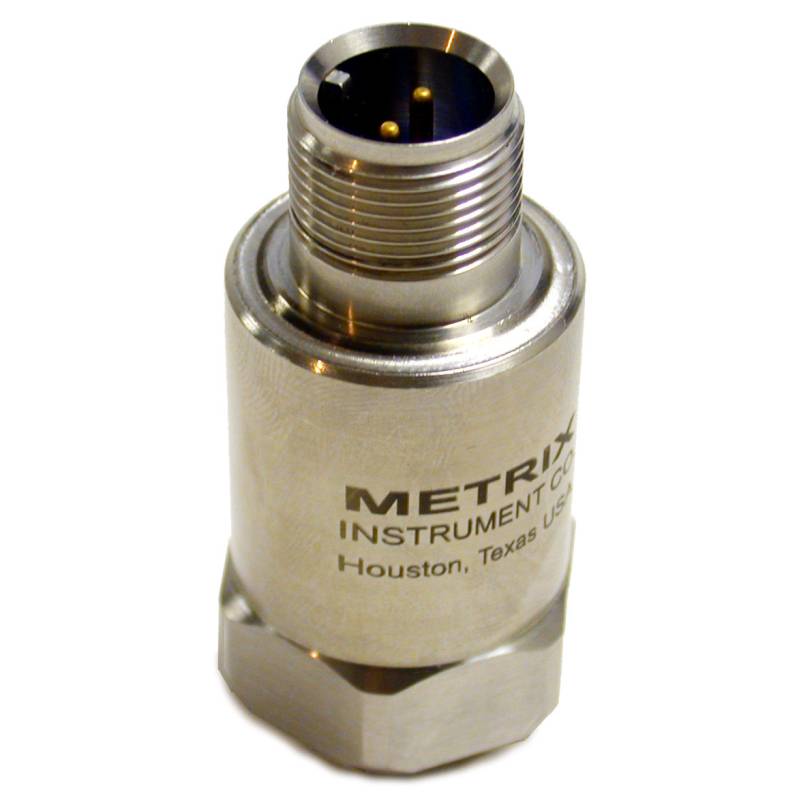

Transmetteur De Vibration Compact ST6900

Transmetteur de Vibration Compact et Précis pour la Surveillance des Machines Tournantes - Metrix

ST6900 (ST6911 / ST6917)

La série ST6900 comporte deux transmetteurs de vibration robustes et faciles à installer, notamment par leur format compact leur permettant une installation dans des espaces restreints.

Ils sont utilisés pour de la surveillance sur machines tournantes selon la norme ISO 10816 pour une protection 24h/24. Montés en boîtier, ils se connectent directement aux automates (PLC), aux systèmes de contrôle/commande (DCS) ou à tout autre équipement acceptant une entrée 4–20 mA.

Le modèle ST6911 fournit une sortie 4–20 mA proportionnelle à l’accélération, tandis que le modèle ST6917 délivre un signal proportionnel à la vitesse.

Ces transmetteurs intègrent la technologie Independent Polarity Terminal (IPT®) de Metrix, garantissant un câblage sans erreur.

Chaque modèle de la série ST6900 dispose d’un circuit de détection stable, avec une bonne protection contre les chocs thermiques et une grande précision à basse fréquence grâce à l’élimination du phénomène de “ski slope” (dérive du signal).

La série ST6900 permet de surveiller de nombreuses installations industrielles : souffleries, centrifugeuses, compresseurs, moteurs à combustion ou électriques, ventilateurs, générateurs, pompes, turbines à vapeur, turbocompresseurs...

Fiche Technique

Manuel d'Utilisation

Bénéficiez de la garantie Alliantech

Tous nos instruments disposent de la garantie Alliantech pour une plus grande durabilité.

Prolongez la durée de vie de vos équipements

Avec notre service SAV, vous avez accès à notre service d'étalonnage, réparation ou maintenance.

Vous avez besoin d'aide ou de formation ?

Nos experts Alliantech sont là pour vous accompagner dans la prise en main complète de votre équipement.

Spécifications
Détails du produit

Plage de vibration	• Sortie 4–20 mA proportionnelle à l'accélération (ST6911) ou à la vitesse (ST6917) • Autres plages disponibles sur demande
Réponse en fréquence	• Accélération : de 3 à 10000 Hz (ST6911) • Vitesse : de 2 à 1000 Hz (ST6917)
Échelle de mesure	• ST6911 : de 10 à 50 g crête ou RMS • ST6917 : de 12,7 à 50,8 mm/s crête ou RMS
Précision	±2 % (répétabilité)
Orientation de l'axe	Indifférente
Tension d'alimentation (Vs)	De 11 à 30 VDC, insensible à la polarité (technologie IPT®)
Isolation	500 Vrms (circuit / boîtier)
Connexion électrique	Connecteur MIL à 2 broches
Charge maximale (RL)	RL = 50 × (Vsupply - 11) Ω
Température de fonctionnement	De -40 °C à +100 °C (la plus large de sa catégorie)
Matériau du boîtier	Acier inoxydable 316 SS, boîtier hermétiquement scellé
Indice de protection	NEMA 4X, IP67
Fixation	Par goujon M6 x 1 ou 1/4 - 28"
Conformité	Norme CE
Dimensions	H. 55,3 × Ø 25,4 mm
Poids	91 grammes
