Transmetteur de Vitesse Sismique Autonome pour Surveillance des Paliers Roulants - Metrix

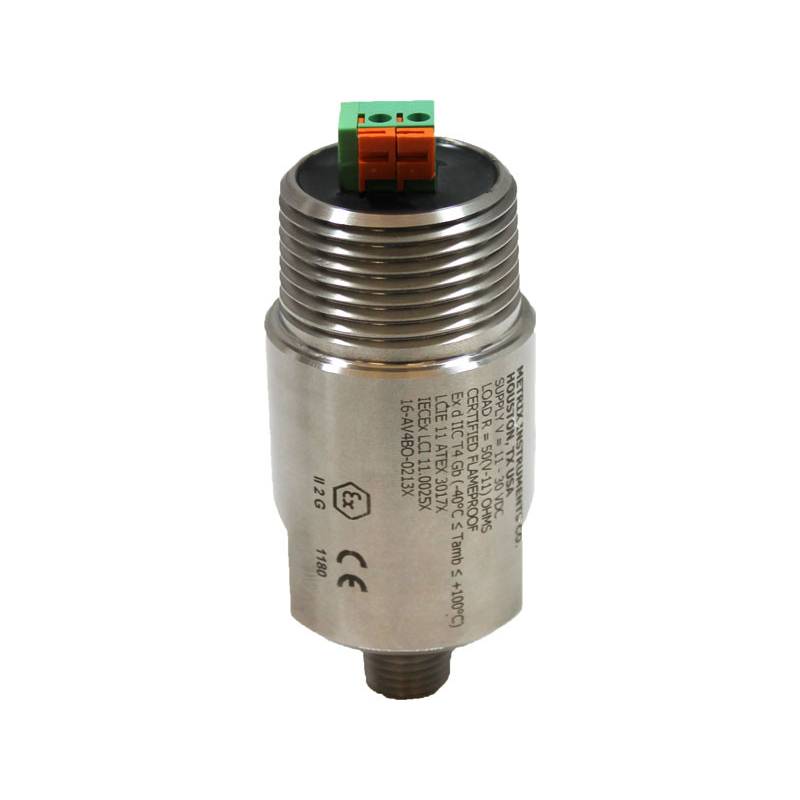

ST5484E

Le transmetteur de vitesse sismique ST5484E est un appareil autonome et alimenté par boucle de courant, combinant un accéléromètre piézoélectrique, un intégrateur de signal, un détecteur de crête RMS, et un conditionneur de signal 4-20 mA dans un boîtier robuste.

Il peut être monté directement sur le carter de la machine ou sur le palier, éliminant ainsi le besoin d'équipement de conditionnement de signal intermédiaire. Sa sortie en boucle 4-20 mA est compatible avec la plupart des équipements de contrôle de processus industriels, comme les PLC, DCS, et SCADA, ce qui permet une capacité de suivi et d'alerte efficace.

Le ST5484E est idéal pour surveiller les paliers à éléments roulants et offre différentes options de connexions et de montage, ainsi que des homologations pour zones dangereuses.

Fiche Technique

Manuel d'Utilisation

Bénéficiez de la garantie Alliantech

Tous nos instruments disposent de la garantie Alliantech pour une plus grande durabilité.

Prolongez la durée de vie de vos équipements

Avec notre service SAV, vous avez accès à notre service d'étalonnage, réparation ou maintenance.

Vous avez besoin d'aide ou de formation ?

Nos experts Alliantech sont là pour vous accompagner dans la prise en main complète de votre équipement.

Spécifications
Détails du produit

Tension d'alimentation	• 11 – 29,6 V DC (24 V nominal / intrinsèquement sûr) • 11 – 30 V DC (24 V nominal / antidéflagrant et non incendiaire)
Isolation circuit-boîtier	500 Vrms
Sortie 4-20 mA	Proportionnelle à l'échelle complète de la vitesse (4mA = 0 vibration, 20mA = vibration à pleine échelle)
Résistance de boucle maximale 4-20 mA	R = 50 x (Vs – 11) Ω où Vs = Tension d'alimentation aux bornes du transmetteur
Signal dynamique	100 mV/g (10.2 mV / m/s²) accélération, filtré à la même bande de fréquence que la vitesse proportionnelle
Impédance de sortie dynamique	10 kΩ
Réponse en fréquence	• 2 Hz – 1500 Hz (standard) • 2 Hz – 2000 Hz (optionnel)
Filtre passe-haut optionnel	5, 10, 20, 50, 100, ou 200 Hz
Atténuation passe-haut	12 dB / octave
Filtre passe-bas optionnel	230, 250, 350, 450, 500, ou 1000 Hz
Atténuation passe-bas	12 dB / octave
Précision	• ± 2.5% (dans la bande passante) • ± 4% (aux fréquences de coupure)
Détection d'amplitude	Détecteur RMS réel / Échelle complète peut être commandée avec unités RMS vraies ou RMS échelonnées (RMS x √2) pour mesure de "pic dérivé"
Température de fonctionnement	de -40°C à +100°C
Poids	0,36 kg
Matériau	• Acier inoxydable 303 (standard) • Acier inoxydable 316 (optionnel)
Indice de protection de l'enveloppe	• IP67 et NEMA 4X (connecteur de style MIL) • IP66 (avec coudes de conduit optionnels)
Types de connecteurs	• Fils volants (2 et 4 fils), • MIL-C-5015 (2 fils seulement) • Bloc terminal (2 et 4 fils)
Humidité	• 95%, non-condensant (versions à fils volants et bloc terminal) • 100% condensant (connecteur de style MIL)
Marquage CE	Oui
Zones dangereuses	NRTL, ATEX, UKEX, IECEx, INMETRO, KOSHA, Union douanière EAC, NEPSI
Barrières IS recommandées	• MTL 7787+ ou équivalent (passif) • MTL 7706 ou équivalent (actif) • MTL 5541 ou équivalent (type galvanique)
Paramètres d'entité ST5484E	• Vmax: 29,6 V DC (intrinsèquement sûr) • Vmax: 30 V DC (antidéflagrant et non incendiaire) • Imax: 100 mA
