Transmetteurs d'Impact avec Capteur et Conditionneur de Signal • Série IT681X - Metrix
IT6810 - IT6811 - IT6812

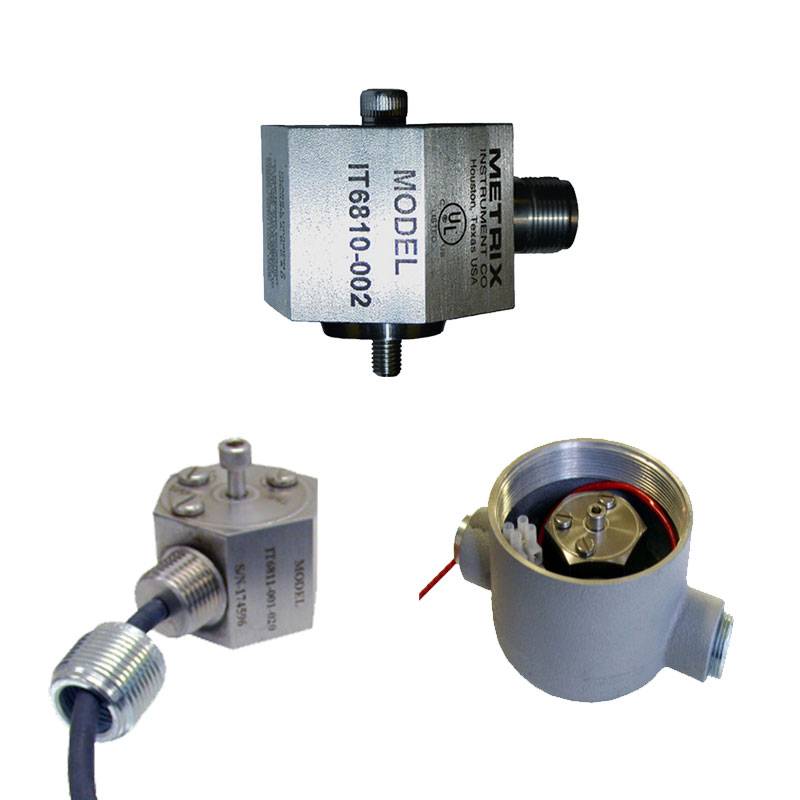

Les transmetteurs d'impact IT6810 / IT6811 / IT6812 sont conçus pour mesurer la sévérité des impacts sur les machines à mouvement alternatif, notamment les compresseurs.
Ce type d'appareils bénéficie de la technologie d'un capteur alimenté par boucle 4-20 mA, offrant ainsi une solution autonome et efficace pour détecter les desserrages mécaniques. Doté d'un élément de détection piézoélectrique intégral, ils utilisent une fonction de chronométrage pour déterminer la gravité des impacts. De plus, ils sont équipés d'un compteur d'événements et d'un dispositif de mémoire pour enregistrer les occurrences dépassant un seuil prédéfini.
Logés dans un boîtier en acier inoxydable, ces transmetteurs se montent facilement grâce à leur boulon central, garantissant ainsi une installation rapide et sûre. Compacts et légers avec un poids entre 300 et 340 g, ils assurent une fiabilité maximale dans des environnements difficiles.
Bénéficiez de la garantie Alliantech
Tous nos instruments disposent de la garantie Alliantech pour une plus grande durabilité.
Prolongez la durée de vie de vos équipements
Avec notre service SAV, vous avez accès à notre service d'étalonnage, réparation ou maintenance.
Vous avez besoin d'aide ou de formation ?
Nos experts Alliantech sont là pour vous accompagner dans la prise en main complète de votre équipement.
| Élément de mesure | Accéléromètre piézoélectrique avec conditionneur de signal intégré |
| Sortie | 4 - 20 mA, alimentation par boucle à deux fils, proportionnel au nombre d'impacts au-dessus d'un seuil, pendant une période réglable, avec 16 impacts = 20 mA |
| Période de comptage | de 0,8 à 3,2 secondes, réglable |
| Seuil d'impact | de 50 mV à 1200 mV, réglable |
| Matériau du boîtier | Acier inoxydable 303 |
| Montage | Trou central avec vis Allen captives 1/4”-28 et M6 |
| Limite de choc | 5000 g crête |
| Plage de température | de -40° à +100°C |
| Sensibilité vs. Température | <0,05 %/°C |
| Tension d'alimentation de boucle | de 15 à 30 V DC |
| Résistance maximale de boucle | 50 × (Vₛ − 15) Ω |
| Isolation | 500 V RMS |
| Certifications / Normes | • IT6810 / IT6811 : CSA, Classe I, Div. 1, Classe I, Div. 2, Groupes A-D • IT6812 : CSA, antidéflagrant, Classe I, Div. 1, Groupes B-D |
| Indice de protection environnementale | NEMA 4 / IP 20 |
| Fixation | Vis centrale captive 1/4–28 ou M6 |
| Poids | • IT6810 : 0,3 kg • IT6811 / IT6812 : 0,34 kg |
| Longueur de câble | • IT6810 : à choisir séparément • IT6811 : de 0,3 à 20 m • IT6812 : 0,3 m |
