Transmetteur Numérique de Mesure de Proximité (DPS) 4-20 mA
MX2034
Transmetteur Numérique de Mesure de Proximité (DPS) 4-20 mA - Metrix
MX2034

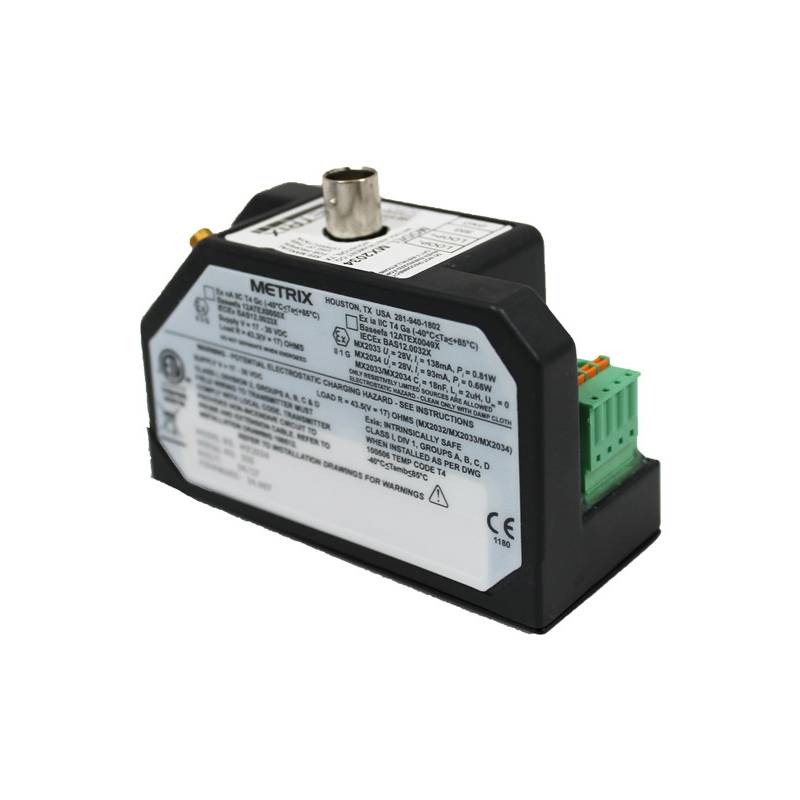

Le MX2034 est un transmetteur de proximité de la gamme Digital Proximity System (DPS). Associé à une sonde et à son câble de rallonge, il combine les performances d’une mesure à courants de Foucault conforme aux exigences de l’API 670 avec la flexibilité de la configuration numérique.
Les utilisateurs peuvent configurer le système directement sur le terrain, à partir d’une courbe d’étalonnage personnalisée réalisée sur site ou d’étalonnages préconfigurés en usine. Cette configuration permet d’adapter la mesure au matériau cible, au type et au diamètre de la sonde, au fabricant, à la longueur totale sonde–rallonge et à la plage de mesure associée à la sortie 4–20 mA..
Le MX2034 transmet directement un signal 4–20 mA à un automate, un DCS, un SCADA ou tout équipement doté d’une entrée compatible. Alimenté par la boucle de courant, généralement sous +24 V continu, il se configure selon l’un des trois modes suivants :
- Vibrations radiales : signal proportionnel à l’amplitude du déplacement vibratoire crête à crête (pk-pk) ;
- Position axiale : signal proportionnel à la distance moyenne entre la sonde et la cible ;
- Vitesse de rotation : signal proportionnel à la vitesse de l’arbre.
Bénéficiez de la garantie Alliantech
Tous nos instruments disposent de la garantie Alliantech pour une plus grande durabilité.
Prolongez la durée de vie de vos équipements
Avec notre service SAV, vous avez accès à notre service d'étalonnage, réparation ou maintenance.
Vous avez besoin d'aide ou de formation ?
Nos experts Alliantech sont là pour vous accompagner dans la prise en main complète de votre équipement.
| Diamètre de la pointe de la sonde | 5 mm et 8 mm |
| Sortie de tension dynamique | 7,87 mV/μm |
| Sortie de courant statique | 4-20 mA |
| Plage linéaire | 2 mm |
| Réponse en fréquence | 0-10 kHz |
| Consommation de courant maximale | • MX2033 : 10 mA • MX2034 : 23 mA |
| Tension d'excitation | • MX2033 : de -17 à -30 Vdc • MX2034 : de 20 à 30 Vdc |
| Poids du driver | 247 g |
| Poids du transmetteur | 247 g |
| Température de fonctionnement et de stockage | de -40°C à +85°C |
| Humidité relative | 95%, sans condensation |
| Type de câble de sonde | Triaxial ou coaxial |
| Longueur maximale du câble | • MX2033 : 300 m • MX2034 : 5000 m |
| Taille minimale de la cible | 15,2 mm de diamètre |
| Diamètre minimal de l'arbre | 50,8 mm |
| Plage de mise à l'échelle incrémentale | 7.87 mV/μm ± 5% |
| Déviation de la ligne droite | ± 0,025 mm |
| Matériau du boîtier | Mélange de polymères thermoplastiques PBT |
| Couple de connecteur maximal | 0,565 N-m |
| Type de connecteur | BNC |
| Plage de mise à jour 4-20 mA | 100 ms |
| Type de sonde pris en charge | Metrix et BN 3000, 7200, 3300, 3300XL |
| Plage de fréquence tamponnée | 0 - 5 kHz |
| Taille de l'ouverture minimale | 15,2 mm |
| Longueur du système | • 5m • 7m • 9m |
| Plage de mesure complète | • 30-70 mils • 20-80 mils • 10-90 mils |
| Type de sortie | Proportionnelle 4-20 mA |
| Plage de fréquence de vibration | 5 Hz - 5 kHz |
| Plage de fréquence de position | 0 - 1,2 Hz |
