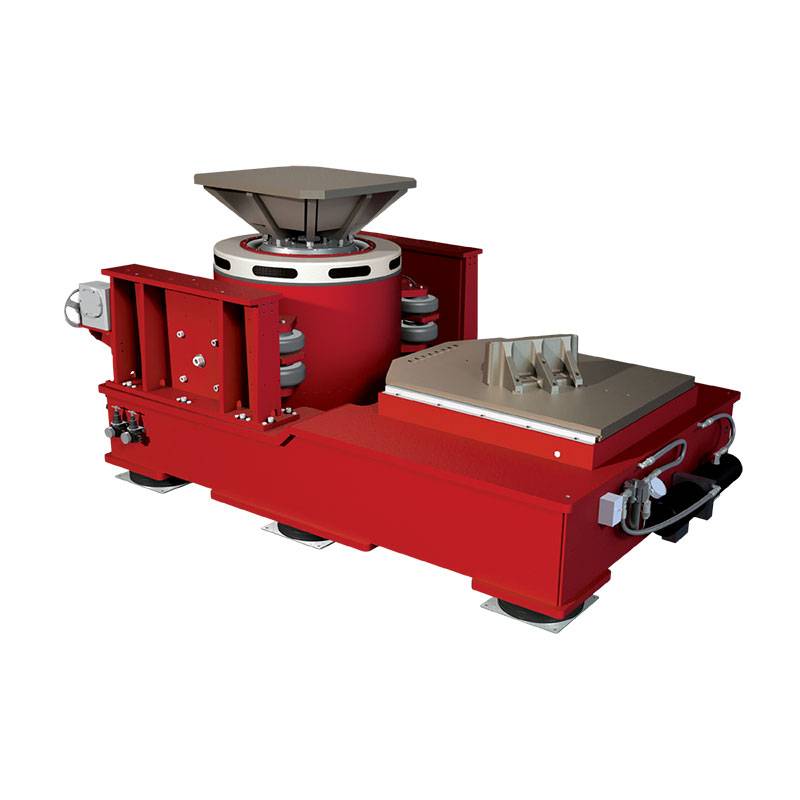

Pot Vibrant Refroidi par Air Haute Force 60 kN - Data Physics

LE-1316-3

Le modèle LE-1316-3 est un pot vibrant électrodynamique refroidi par air destiné aux essais vibratoires nécessitant des niveaux de force élevés.

Selon l’amplificateur DSA15 associé, il délivre jusqu’à 60 kN en sinus et en aléatoire, avec une course de 76,2 mm crête à crête et une vitesse maximale de 2 m/s.

Son armature rigide de 440 mm est guidée par deux paliers axiaux afin de limiter les mouvements transversaux et d’assurer la stabilité du système. Le LE-1316-3 supporte une charge statique jusqu’à 680 kg et fonctionne jusqu’à 3000 Hz.

Il intègre le centrage automatique de l’armature, des sécurités de fonctionnement et une détection de dépassement de course. Des configurations sur tourillons isolés ou monobase avec table de glissement sont disponibles.

Fiche Technique

Bénéficiez de la garantie Alliantech

Tous nos instruments disposent de la garantie Alliantech pour une plus grande durabilité.

Prolongez la durée de vie de vos équipements

Avec notre service SAV, vous avez accès à notre service d'étalonnage, réparation ou maintenance.

Vous avez besoin d'aide ou de formation ?

Nos experts Alliantech sont là pour vous accompagner dans la prise en main complète de votre équipement.

Spécifications
Détails du produit

Type	Pot vibrant électrodynamique refroidi par air
Force sinusoïdale maximale	60 kN en configuration LE-1316-3 / DSA15-8
Force aléatoire RMS maximale	60 kN
Version haute force LE-1316-3EF	jusqu'à 66,7 kN, avec durée maximale de fonctionnement de 5 minutes
Force de choc maximale	132 kN
Accélération maximale sur armature nue	100 g
Vitesse maximale	2 m/s
Déplacement maximal	76,2 mm crête à crête
Plage de fréquences	de 5 à 3000 Hz
Diamètre de l'armature	440 mm
Masse de l'armature	61,2 kg
Résonance axiale de l'armature	2 040 Hz
Guidage axial	2 paliers axiaux
Suspension de l'armature	Flexures en boucle en cuivre-béryllium
Charge statique supportée	jusqu'à 680 kg
Centrage de l'armature	Automatique
Sécurité	Interverrouillages et détection de dépassement de course
Champ magnétique parasite	Inférieur à 0,5 mT jusqu'à 152,4 mm au-dessus de la table
Amplificateurs disponibles	DSA15-6, DSA15-7 et DSA15-8
Force selon amplification	48,9 / 53,4 / 60 kN
Masse du pot vibrant	environ 3 175 kg
Refroidissement	Soufflante déportée avec silencieux de réduction acoustique
Configurations disponibles	Tourillons isolés Lin-E-Air, monobase avec table de glissement, glissières pneumatiques et interfaces pour enceintes climatiques

Les différentes configurations d’amplification permettent d’adapter la force à l’installation :
48,9 kN avec le DSA15-6, 53,4 kN avec le DSA15-7 et 60 kN avec le DSA15-8.

La version EF atteint 66,7 kN mais cette performance est limitée à une durée de 5 minutes.
