Pot Vibrant pour Essais de Production avec Course de 76 mm - Data Physics

LE-308-3

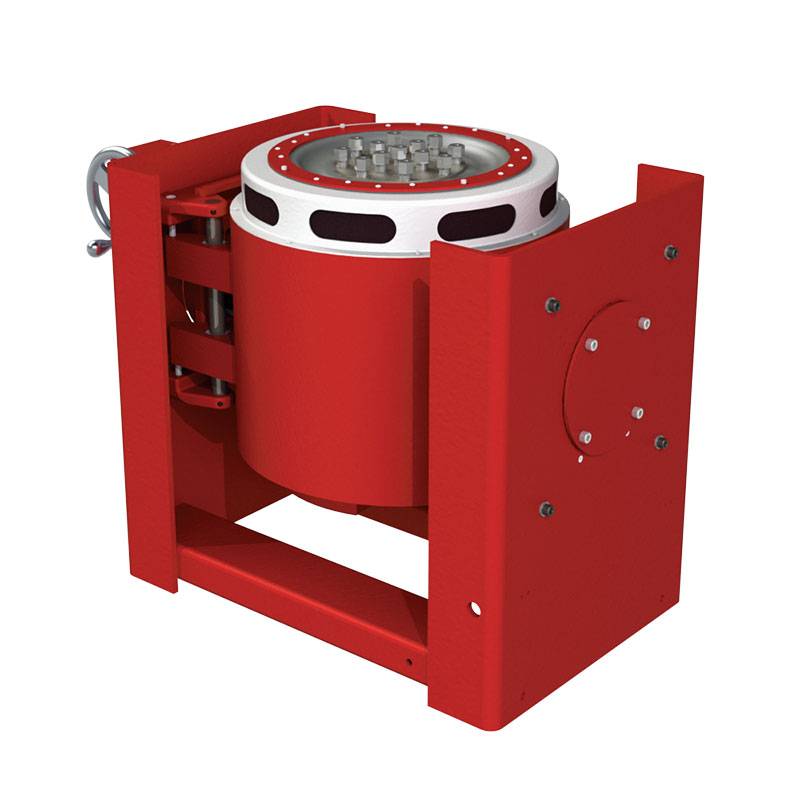

Le modèle LE-308-3 est un pot vibrant électrodynamique refroidi par air conçu pour les essais vibratoires de production sur des pièces de petite et moyenne dimensions.

Il combine une armature de 235 mm avec une course de 76,2 mm crête à crête et une vitesse maximale de 2 m/s. La version standard délivre 13,3 kN en sinus et 12 kN RMS en aléatoire. Une version LE-308-3EF porte la force sinusoïdale jusqu'à 15,6 kN.

Le système dispose d’un centrage automatique de l’armature et d’un support de charge jusqu’à 227 kg. Il peut fonctionner en configuration verticale, sur tourillons isolés Lin-E-Air ou sur monobase avec table de glissement pour les essais successifs sur trois axes.

Fiche Technique

Bénéficiez de la garantie Alliantech

Tous nos instruments disposent de la garantie Alliantech pour une plus grande durabilité.

Prolongez la durée de vie de vos équipements

Avec notre service SAV, vous avez accès à notre service d'étalonnage, réparation ou maintenance.

Vous avez besoin d'aide ou de formation ?

Nos experts Alliantech sont là pour vous accompagner dans la prise en main complète de votre équipement.

Spécifications
Détails du produit

Type	Pot vibrant électrodynamique refroidi par air
Force sinusoïdale LE-308-3	13,3 kN
Force sinusoïdale LE-308-3EF	15,6 kN
Force aléatoire RMS	12 kN / 12,9 kN sur version EF
Force de choc maximale	29,4 kN / 34,3 kN sur version EF
Accélération maximale	100 g / 115 g sur version EF
Vitesse maximale	2 m/s
Déplacement maximal	76,2 mm crête à crête
Plage de fréquences	de 5 à 3000 Hz
Fonctionnement haute fréquence en option	jusqu'à 5 kHz
Diamètre de l'armature	235 mm
Masse de l'armature	13,6 kg
Résonance axiale	2111 Hz
Support de charge statique	jusqu'à 227 kg
Centrage et support de charge	Automatiques
Amplificateur	DSA15-2
