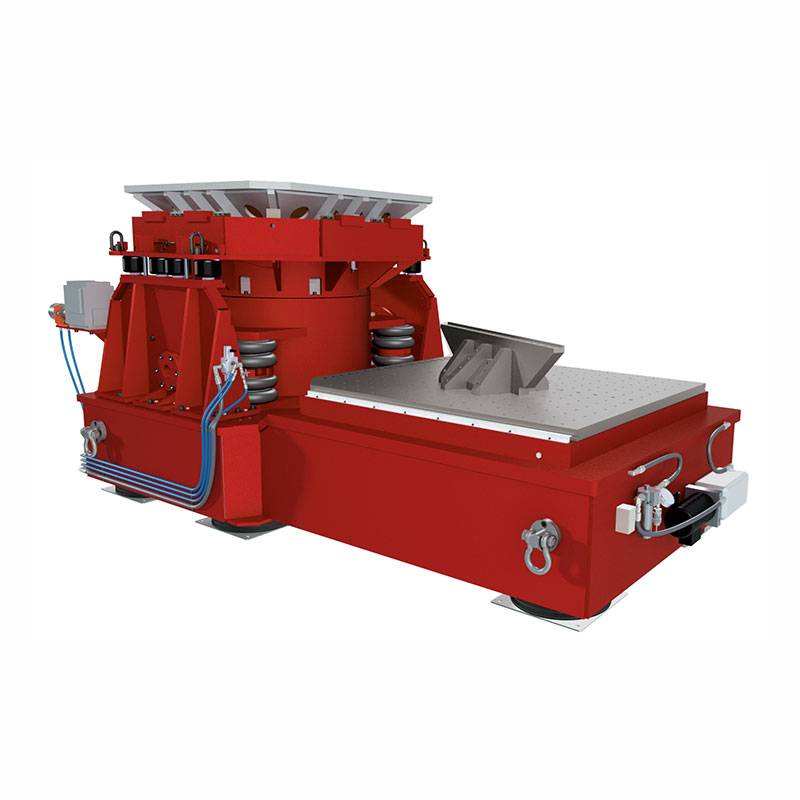

Pot Vibrant Haute Force jusqu'à 222 kN - Data Physics
LE-5022-3
Le LE-5022-3 est un pot vibrant électrodynamique refroidi par eau conçu pour les essais vibratoires de forte puissance et les charges importantes. Il délivre jusqu'à 222 kN en sinus et jusqu'à 200 kN RMS en aléatoire.
Son armature de 600 mm offre une course de 76,2 mm crête à crête, une vitesse maximale de 2 m/s et accepte une charge statique jusqu'à 1365 kg. La plage de fréquences s'étend de 5 à 2000 Hz.
Deux paliers hydrostatiques assurent le guidage de l'armature et la reprise des efforts transversaux. Le système peut recevoir des tourillons rigides ou isolés Lin-E-Air. Des expandeurs de tête et des tables de glissement permettent de configurer une installation pour des essais successifs sur trois axes.
Bénéficiez de la garantie Alliantech
Tous nos instruments disposent de la garantie Alliantech pour une plus grande durabilité.
Prolongez la durée de vie de vos équipements
Avec notre service SAV, vous avez accès à notre service d'étalonnage, réparation ou maintenance.
Vous avez besoin d'aide ou de formation ?
Nos experts Alliantech sont là pour vous accompagner dans la prise en main complète de votre équipement.
| Type | Pot vibrant électrodynamique haute force à refroidissement par eau |
| Force sinusoïdale maximale | de 178 à 222 kN selon l'amplificateur |
| Force aléatoire RMS maximale | de 160 à 200 kN |
| Force de choc maximale | jusqu'à 489 kN |
| Accélération maximale sur armature nue | 100 g |
| Vitesse maximale | 2 m/s |
| Déplacement maximal | 76,2 mm crête à crête |
| Plage de fréquences | de 5 à 2000 Hz |
| Diamètre de l'armature | 600 mm |
| Masse de l'armature | 120 kg |
| Résonance axiale de l'armature | 1750 Hz |
| Charge statique supportée | jusqu'à 1 365 kg |
| Guidage | 2 paliers hydrostatiques |
| Tourillons | Rigides ou isolés Lin-E-Air |
| Configurations d'amplification | DSA15-16, DSA15-21 et DSA15-24 |
| Force sinusoïdale selon configuration | 178 / 200 / 222 kN |
| Masse du pot vibrant | Environ 6350 kg |
| Accessoires disponibles | Expandeurs de tête, monobase et tables de glissement |
