Pot Vibrant Électrodynamique jusqu'à 111 kN - Data Physics

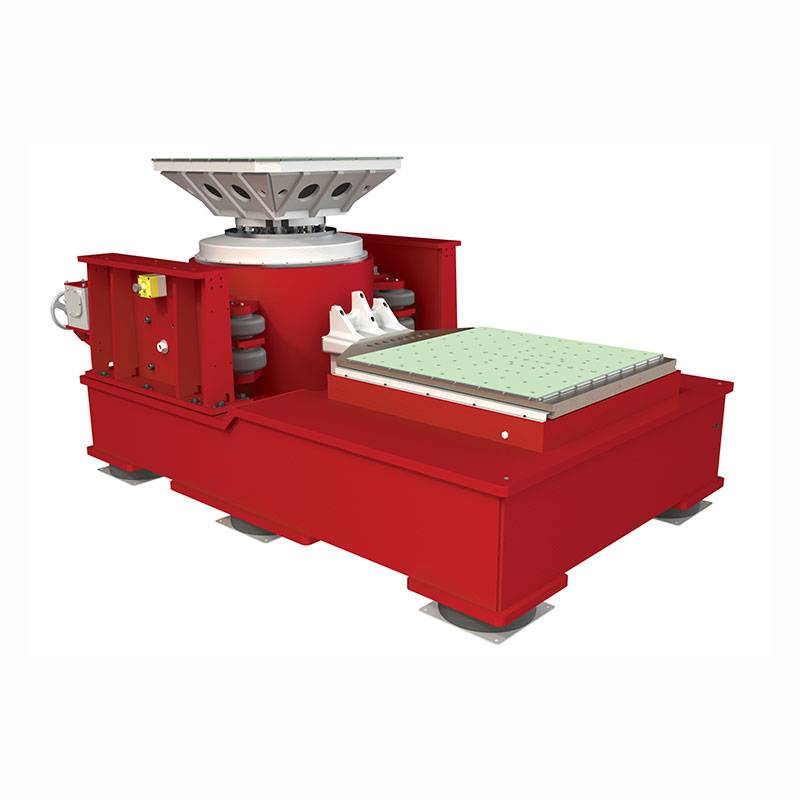

LE-2516-3

Le LE-2516-3 est un pot vibrant refroidi par eau conçu pour les essais nécessitant jusqu'à 111 kN en sinus ou en aléatoire.

Son armature de 440 mm développe une accélération maximale de 120 g à vide, avec une vitesse de 2 m/s et une course de 76,2 mm crête à crête. Sa plage de fonctionnement s'étend de 5 à 2 500 Hz.

Les deux paliers hydrostatiques assurent le guidage axial et la stabilité de l'armature lors des essais avec des charges pouvant atteindre 909 kg. Plusieurs puissances d'amplification sont proposées afin d'adapter la force disponible au besoin d'essai.

Le LE-2516-3 répond notamment aux campagnes de qualification dans l'aéronautique, le spatial et les essais de batteries pour véhicules électriques.

Fiche Technique

Bénéficiez de la garantie Alliantech

Tous nos instruments disposent de la garantie Alliantech pour une plus grande durabilité.

Prolongez la durée de vie de vos équipements

Avec notre service SAV, vous avez accès à notre service d'étalonnage, réparation ou maintenance.

Vous avez besoin d'aide ou de formation ?

Nos experts Alliantech sont là pour vous accompagner dans la prise en main complète de votre équipement.

Spécifications
Détails du produit

Type	Pot vibrant électrodynamique à refroidissement par eau
Force sinusoïdale maximale	de 75,5 à 111 kN selon l'amplificateur
Force aléatoire RMS maximale	de 75,5 à 111 kN
Force de choc maximale	jusqu'à 300 kN
Accélération maximale sur armature nue	120 g
Vitesse maximale	2 m/s
Déplacement maximal	76,2 mm crête à crête
Plage de fréquences	de 5 à 2500 Hz
Diamètre de l'armature	440 mm
Masse de l'armature	64 kg
Résonance axiale de l'armature	2190 Hz
Charge statique supportée	jusqu'à 909 kg
Guidage	2 paliers hydrostatiques
Centrage et support de charge	Automatiques
Configurations d'amplification	DSA15-10, DSA15-12, DSA15-14 et DSA15-16
Force selon configuration	75,5 / 89 / 98 / 111 kN
Masse du pot vibrant	Environ 3630 kg
