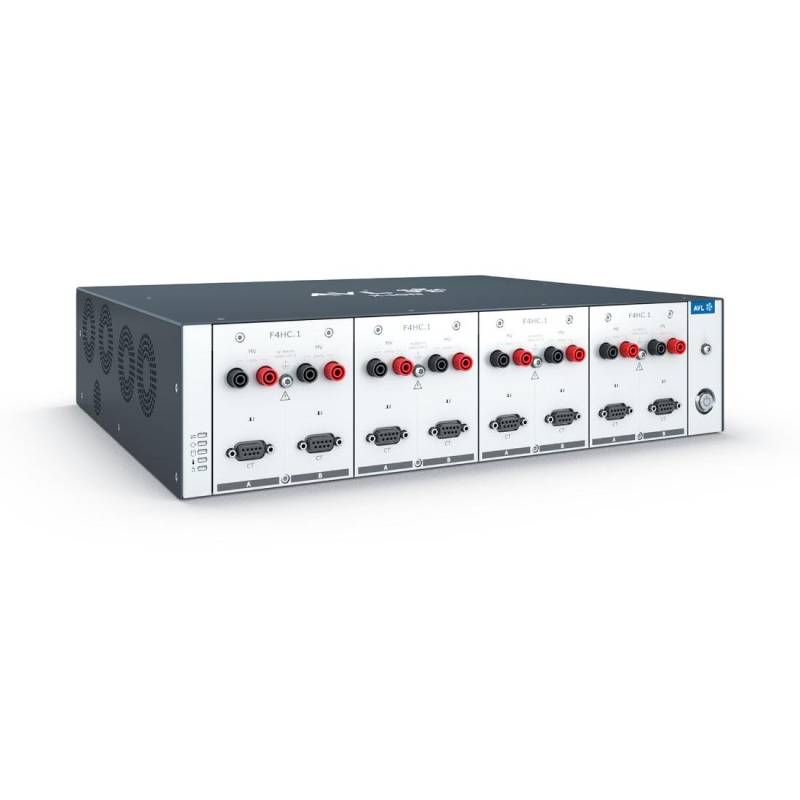

Analyseur de Puissance Haute Précision pour Essais d’Électrification - AVL
X-ion™ PA2
Le X-ion™ PA2 est un analyseur de puissance haute précision conçu pour les essais en électrification, aussi bien sur banc que sur véhicule. Cette plateforme modulaire d’acquisition de données permet de mesurer simultanément la puissance électrique et des formes d’onde transitoires, avec synchronisation temporelle des résultats et des données brutes.
Avec un échantillonnage jusqu’à 12 MS/s en 18 bits et une voie snapshot parallèle à 100 MS/s en 14 bits, le X-ion™ PA2 couvre l’analyse des phénomènes dynamiques liés aux onduleurs, moteurs électriques et convertisseurs DC/DC. Les entrées haute tension isolées CAT III 1000 V et l’intégration native des capteurs de courant AVL CFC garantissent une chaîne de mesure cohérente.
Le système prend en charge les signaux résolveur, vitesse et couple pour l’analyse des e-drives, y compris en commande orientée champ (FoC). Il s’intègre aux environnements AVL PUMA, CAMEO et BEAT pour des essais synchronisés, avec possibilité de cascade vers des modules NVH ou d’analyse de combustion.
Le X-ion™ PA2 répond aux exigences des laboratoires d’essais, centres R&D et équipes validation travaillant sur chaînes de traction électrifiées.
Bénéficiez de la garantie Alliantech
Tous nos instruments disposent de la garantie Alliantech pour une plus grande durabilité.
Prolongez la durée de vie de vos équipements
Avec notre service SAV, vous avez accès à notre service d'étalonnage, réparation ou maintenance.
Vous avez besoin d'aide ou de formation ?
Nos experts Alliantech sont là pour vous accompagner dans la prise en main complète de votre équipement.
| Voies de puissance | • Jusqu’à 8 voies par unité de base (4 modules × 2 entrées HV par module) • Jusqu’à 6 unités en cascade • Soit jusqu’à 48 voies au total |
| Échantillonnage (mesure de puissance) | Jusqu’à 12 MS/s, 18 bits |
| Voie Snapshot (oscilloscope) | Jusqu’à 100 MS/s, 14 bits |
| Bande passante | • 1 MHz (chaîne de puissance) • 20 MHz (mode Snapshot ; extension logicielle). |
| Streaming de données brutes | Jusqu’à 16 MS/s à 18 bits ou 32 MS/s à 16 bits par appareil, selon configuration (extension logicielle) |
| Précision — tension continue (HV) | ±(0,015 % de la lecture + 0,02 % de la gamme) / (valable à 23 °C ± 5 °C) |
| Précision — courant continu (entrée CT) | ±(0,005 % de la lecture + 0,02 % de la gamme) / (pour 0,5 A et 1 A) |
| Précision — puissance en CC | ±0,05 % de la pleine échelle |
| Entrées de tension | isolation galvanique ; entrées différentielles 10 MΩ |
| Catégorie de mesure / sécurité | 1000 V CAT III / 600 V CAT IV pour les entrées HV ; conforme à EN/IEC 61010 1 (marquages CE/UKCA) |
| Plages de mesure — Tension (HV) | ±1 500 Vpp ou ±750 Vpp (jusqu’à 1 000 V RMS) |
| Plages de mesure — Courant (CT) | ±0,5 A et ±1 A |
| Fonctions supplémentaires des canaux de transformateurs de courant (CT) | Alimentation (±15 V, max. 20 W / 1,33 A) et détection des CT AVL CFC via TEDS |
| Correction déphasage U/I | Correction automatique |
| Entrées de résolveur (rotor) | Jusqu’à 2 modules pour 2 e-moteurs (avec module de mise à niveau) |
| Canaux de vitesse mécanique | 3× numériques |
| Canaux de couple mécanique | 3× numériques |
| Interfaces numériques | 14 × RS 422 IN, 10× E/S numériques TTL, 3× LVDS IN/OUT |
| Interfaces d'application | 3× CAN, 1× EtherCAT Slave (avec module de mise à niveau), 1× CAN FD (sur PC via AVL BEAT USB) |
| Interface vers le PC (AVL BEAT) | Ethernet Gigabit (communication et acquisition) |
| Logiciel d'exploitation | AVL BEAT : commande, paramétrage, visualisation des résultats, post traitement... |
| Résultats en temps réel | V_RMS / I_RMS par phase et total, P/Q/S, facteur de puissance et angle de phase, fréquence, puissance et énergie du circuit intermédiaire CC / batterie, couple / vitesse / puissance mécaniques, rendement global et par étage, ainsi que harmoniques / THD pour la qualité |
| Scripting avancé | Pilotage des mesures pour créer des scénarios avancés (p. ex. contrôle de dispositifs externes et programmation de cycles de mesure sophistiqués) |
| Synchronisation | PTP |
| Compatibilité | • AVL MultiSync • AVL PUMA : logiciel d’automatisation de bancs d’essai • AVL CONCERTO : logiciel de post traitement • AVL CAMEO |
| Intégration | Mesure de la pression des cylindres et mesures NVH par mise en cascade avec des appareils AVL X ion |
| Synchronisation matérielle | Appareils de la gamme AVL X ion |
| Température de fonctionnement | De -30 °C à +50 °C |
| Dimensions | L.439,2 × H.107,6 × P.374 mm |
