Transducteur de Courant à Sortie Tension pour Mesures Haute Intensité de 3600A RMS à 5500A Peak - Fluxgate - Série DR - Danisense

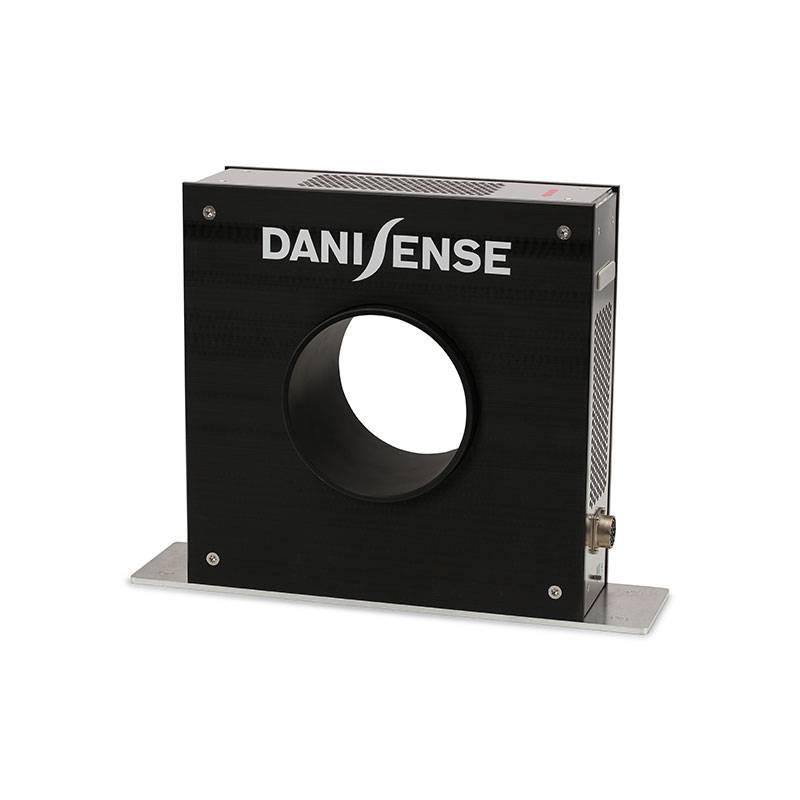

DR5000UX-10V/5000A
Le DR5000UX-10V/5000A est un transducteur de courant continu de haute précision (DCCT) à sortie tension qui mesure de très hautes intensités pouvant aller jusqu'à 5500 A et 5000 A en courant continu avec une erreur de linéarité inférieure à 7 ppm.
Basé sur la technologie Fluxgate en boucle fermée, le DR5000UX-10V/5000A est un capteur ultra stable avec un offset et une dérive très faibles.
Le système DR5000UX-10V/5000A se compose d'une tête de capteur et d'une unité de contrôle alimentée par le secteur, reliées par un câble de longueur variable.
Il offre une haute résolution pour une surveillance précise mais aussi des performances fiables et constantes. Sa conception robuste lui confère une bonne durabilité ainsi qu'un haut niveau de protection contre les champs magnétiques externes.
Ce transducteur de courant est utilisé dans de nombreuses applications : éoliennes, solaire et énergies ; banc d'essai pour véhicules électriques (VE) ; mesure et analyse de la puissance ; systèmes de test et d'évaluation des batteries ; étalonnage du courant ; alimentations stables ; détection de courant de précision...
Bénéficiez de la garantie Alliantech
Tous nos instruments disposent de la garantie Alliantech pour une plus grande durabilité.
Prolongez la durée de vie de vos équipements
Avec notre service SAV, vous avez accès à notre service d'étalonnage, réparation ou maintenance.
Vous avez besoin d'aide ou de formation ?
Nos experts Alliantech sont là pour vous accompagner dans la prise en main complète de votre équipement.
Caractéristiques techniques
| Type | Haute intensité |
| Sortie | Tension |
| Courant nominal | 3600 A rms |
| Courant (crête) | 5500 A peak |
| Bande passante | 80 kHz |
| Ratio de conversion | 500 |
| Diamètre d'ouverture | 150 mm |
| Précision | 52 ppm |
| Linéarité | ±7 ppm |
| Offset maximum | 15 ppm |
| Connecteur | D-sub-9, 3 pin XLR mini |
| Température de fonctionnement | de 0 °C à +70 °C |
| Masse | • 6 kg pour le capteur • 17 kg pour l'unité de contrôle |
| Dimensions | 320 × 325 × 102 mm |
| LED | Indiquant le statut du signal |
Comparatif des capteurs de courant à haute intensité (Fluxgate) - Série DR - Danisense
-
Modèle
Sortie
Bande passante
Ratio de conversion
Ouverture
Précision
-
Sortie : Courant
Bande passante : 80 kHz
Ratio de conversion : 2500
Ouverture : 150 mm
Précision : 4 ppm
-
Sortie : Courant
Bande passante : 80 kHz
Ratio de conversion : 2500
Ouverture : 140 mm
Précision : 6 ppm
-
Sortie : Tension
Bande passante : 80 kHz
Ratio de conversion : 500
Ouverture : 150 mm
Précision : 52 ppm
-
Sortie : Tension
Bande passante : 80 kHz
Ratio de conversion : 750
Ouverture : 150 mm
Précision : 44 ppm
-
Sortie : Tension
Bande passante : 100 kHz
Ratio de conversion : 1000
Ouverture : 140 mm
Précision : 23 ppm
DR5000UX-10V/5000A
Fiche technique
- Catégorie de produits
- Capteurs
- Courant nominal (rms)
- 3600 A
- Sortie
- Tension
- Bande passante
- 80 kHz
- Technologie
- Fluxgate
