Capteur de Courant à Très Haute Intensité de 7000A RMS à 11000A Peak - Transducteur à...
DR10000IM
Capteur de Courant à Sortie Tension pour Mesures Très Haute Intensité de 7000A RMS à 11000A Peak - Fluxgate - Série DR - Danisense

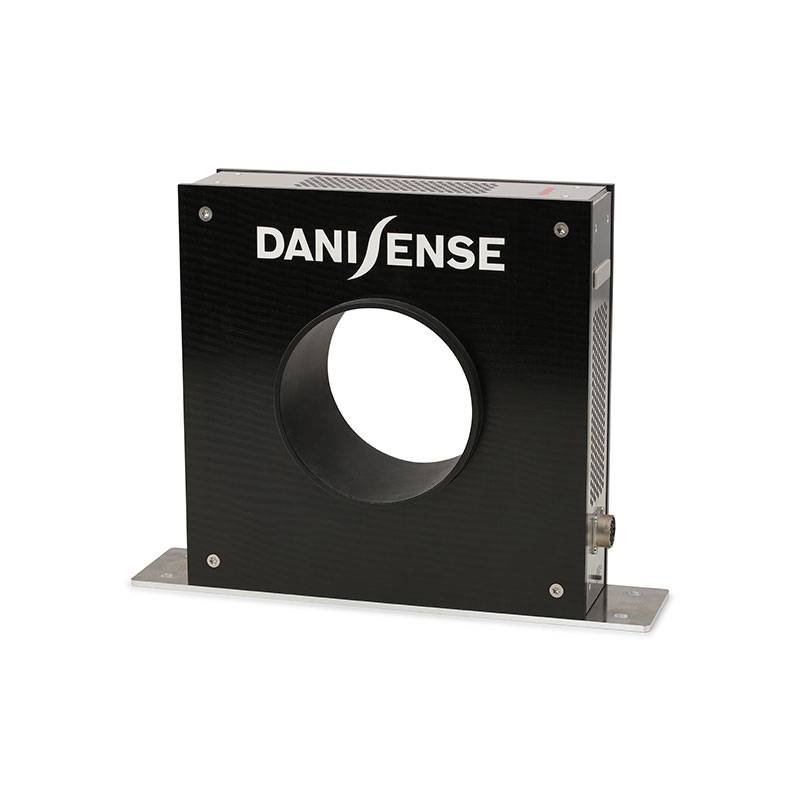

DR10000UX-10V
Le DR10000UX-10V est un capteur de courant à sortie tension réputé pour être ultra-stable et de haute précision (classe PPM) basé sur la technologie Fluxgate pour la mesure non intrusive et isolée du courant continu et alternatif jusqu'à 11000A.
La structure du capteur possède un haut niveau de protection contre les champs magnétiques externes.
Bénéficiez de la garantie Alliantech
Tous nos instruments disposent de la garantie Alliantech pour une plus grande durabilité.
Prolongez la durée de vie de vos équipements
Avec notre service SAV, vous avez accès à notre service d'étalonnage, réparation ou maintenance.
Vous avez besoin d'aide ou de formation ?
Nos experts Alliantech sont là pour vous accompagner dans la prise en main complète de votre équipement.
Caractéristiques techniques
| Type | Haute intensité |
| Sortie | Tension |
| Courant nominal | 7000 A rms |
| Courant (crête) | 11000 A peak |
| Bande passante | 100 kHz |
| Ratio de conversion | 1000 |
| Diamètre d'ouverture | 140 mm |
| Précision | 23 ppm |
| Linéarité | ±7 ppm |
| Offset maximum | 11 ppm |
| Connecteurs | 3 pin LXR mini |
| Température de fonctionnement | • Capteur : de 0 °C à +70 °C • Unité de contrôle : de 0 °C à +45 °C |
| Masses | 6 kg (capteur) / 17 kg (unité de contrôle) |
| Dimensions | 320 × 325 × 102 mm |
| LED | Indiquant le statut du signal |
Comparatif des capteurs de courant à haute intensité (Fluxgate) - Série DR - Danisense
-
Modèle
Sortie
Bande passante
Ratio de conversion
Ouverture
Précision
-
Sortie : Courant
Bande passante : 80 kHz
Ratio de conversion : 2500
Ouverture : 150 mm
Précision : 4 ppm
-
Sortie : Courant
Bande passante : 80 kHz
Ratio de conversion : 2500
Ouverture : 140 mm
Précision : 6 ppm
-
Sortie : Tension
Bande passante : 80 kHz
Ratio de conversion : 500
Ouverture : 150 mm
Précision : 52 ppm
-
Sortie : Tension
Bande passante : 80 kHz
Ratio de conversion : 750
Ouverture : 150 mm
Précision : 44 ppm
-
Sortie : Tension
Bande passante : 100 kHz
Ratio de conversion : 1000
Ouverture : 140 mm
Précision : 23 ppm
DR10000UX-10V
Fiche technique
- Catégorie de produits
- Capteurs
- Courant nominal (rms)
- 7000 A
- Sortie
- Tension
- Bande passante
- 100 kHz
- Technologie
- Fluxgate
