Conditionneur Capacitif Haute Fréquence pour Capteur Double Électrode Pseudo Triaxial - CAPAAB

Le CAP1802 est un conditionneur capacitif haute fréquence destiné aux mesures sans contact de jeu d’aube et de Tip Timing avec des capteurs capacitifs pseudo-triaxiaux à deux électrodes. Conçu pour les applications industrielles nécessitant une grande stabilité de mesure, il s’intègre notamment aux environnements aéronautiques et turbomachines.

Le CAP1802 offre une plage de mesure qui s’étend de 0 à 12 mm, une linéarité de ±0,8 % de l’étendue de mesure et une dérive thermique inférieure à 0,05 %, garantissant des résultats fiables dans des conditions d’exploitation variées. Sa résolution dynamique atteint 50 µm eff dans une bande d’analyse comprise entre 100 Hz et 200 kHz.

Le système intègre l’équilibrage statique automatique, la compensation de l’effet du câble capteur ainsi qu’une calibration en ligne par capacité de référence. Il est compatible avec les capteurs capacitifs coaxiaux CAPAAB et partenaires ainsi qu’avec les systèmes d’acquisition multivoies CAPAAB.

• CAP1802a : 7 modules montés en rack 19'

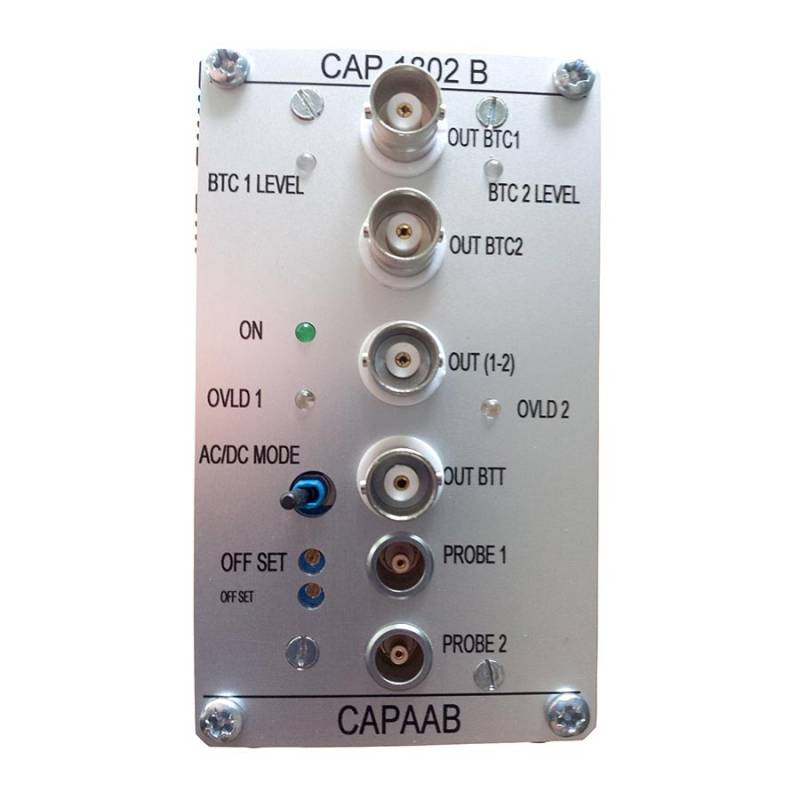

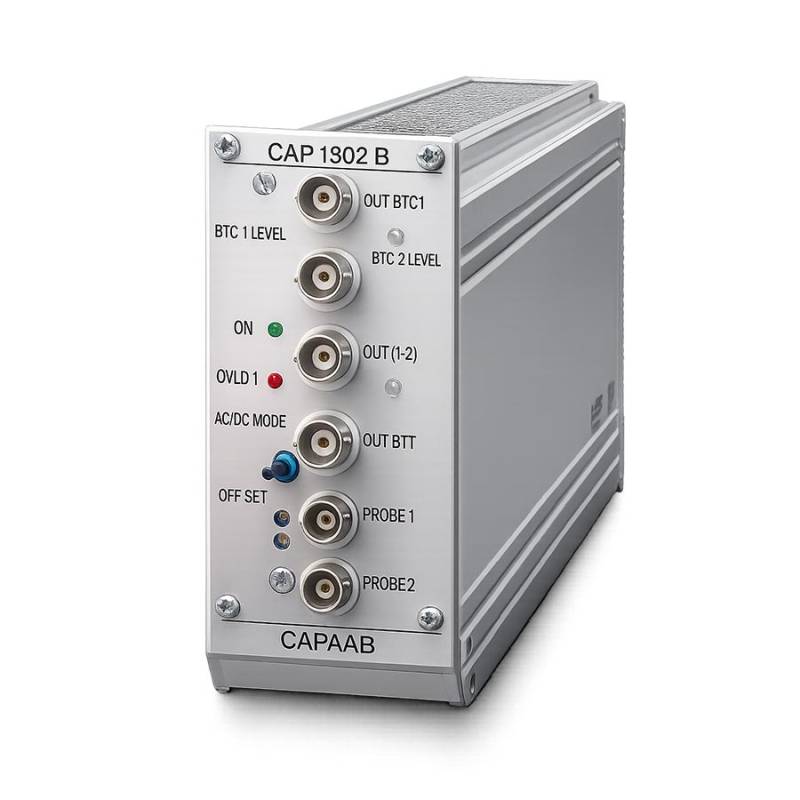

• CAP1802b : module unitaire

Exemple d'application : Tip timing et mesure de jeu Aubes/Carter
