Conditionneur Capacitif Haute Fréquence pour Capteur Triaxial ou Pseudo Triaxial 1 Voie - CAPAAB
CAP1800

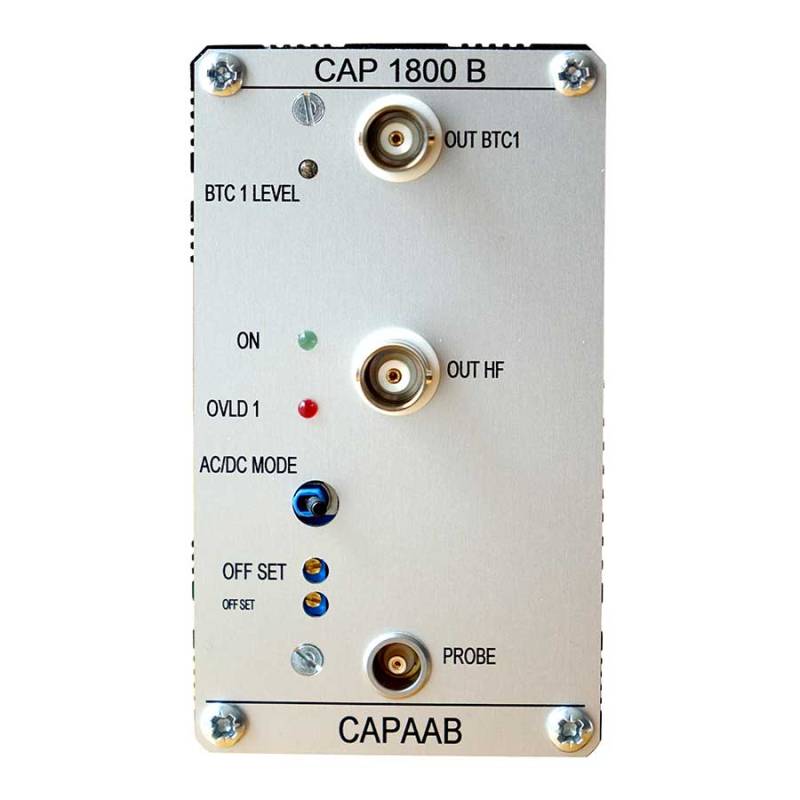

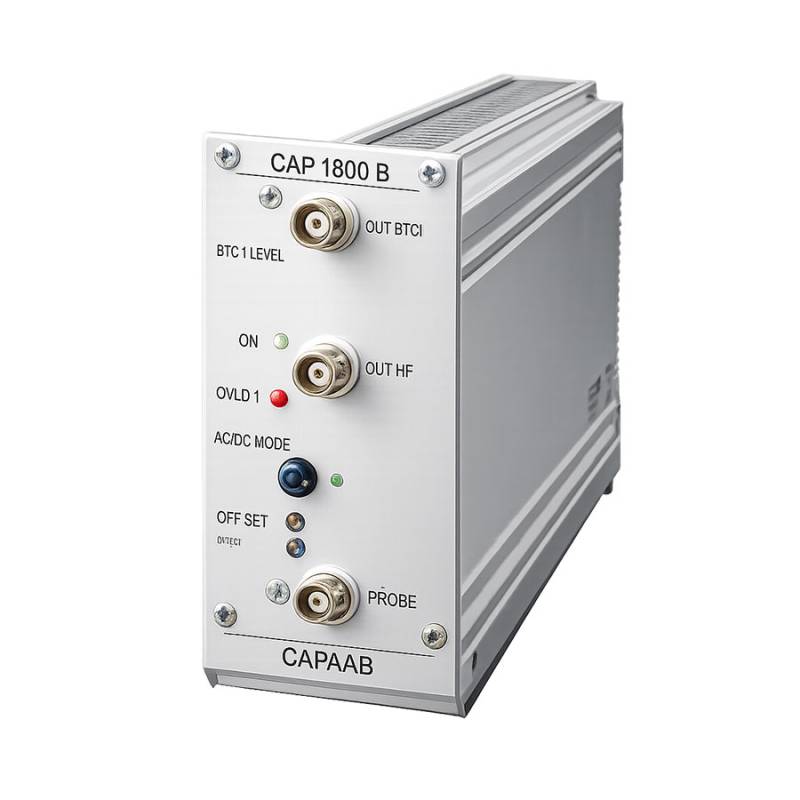

Le CAP1800 est un conditionneur capacitif haute fréquence qui permet des mesures sans contact avec des capteurs capacitifs triaxiaux et pseudo-triaxiaux* 1 voie dans les environnements industriels exigeants. Utilisé notamment dans les secteurs aéronautique et spatial, il permet la mesure de jeux mécaniques sur APU, turbines industrielles et autres machines tournantes.
La chaîne de mesure offre une linéarité de ±0,8 % de l’étendue de mesure ainsi qu’une résolution dynamique de 50 µm. Selon le diamètre de l’électrode du capteur utilisé, la plage de mesure s’étend de 0 à 12 mm, permettant de couvrir de nombreuses configurations de mesure.
Le CAP1800 intègre la compensation automatique de l’effet du câble capteur et de sa résistance de fuite, ainsi qu’un gain de sortie ajustable. Disponible en version tiroir 19’’ 3U ou en module unitaire, il est compatible avec les capteurs capacitifs CAPAAB et partenaires, pour des températures de fonctionnement allant de -270 °C à +1300 °C.
* Capteur dit "pseudo triaxial" câble triaxial associé à câble coaxial
Bénéficiez de la garantie Alliantech
Tous nos instruments disposent de la garantie Alliantech pour une plus grande durabilité.
Prolongez la durée de vie de vos équipements
Avec notre service SAV, vous avez accès à notre service d'étalonnage, réparation ou maintenance.
Vous avez besoin d'aide ou de formation ?
Nos experts Alliantech sont là pour vous accompagner dans la prise en main complète de votre équipement.
Gamme de mesure
de 0 à 12 mm
selon le diamètre de l'électrode de mesure du capteur pseudo triaxial associé (1)
Linéarité
< ±0,8%
de l’étendue de mesure (E.M.) si câble < 2 mètres
Dérive en température (/ °C)
< ±0,05%
de l’étendue de mesure (E.M.)
Bande passante maximale
de 0 à 220 kHz
valeur typique
Résolution dynamique à distance (= E.M.)
50 μm eff
dans une bande d’analyse de 100 Hz à 200 kHz
Sortie mesure
0 / 10V
linéaire en capacité
Équilibrage statique
Automatique
Compensation
Automatique
effets du câble et pertes capteur
Gain de sortie
de 1 à 10, ajustable
par commutateur interne sur circuit
(1) Capteur dit « pseudo triaxial » : fabrication spéciale
