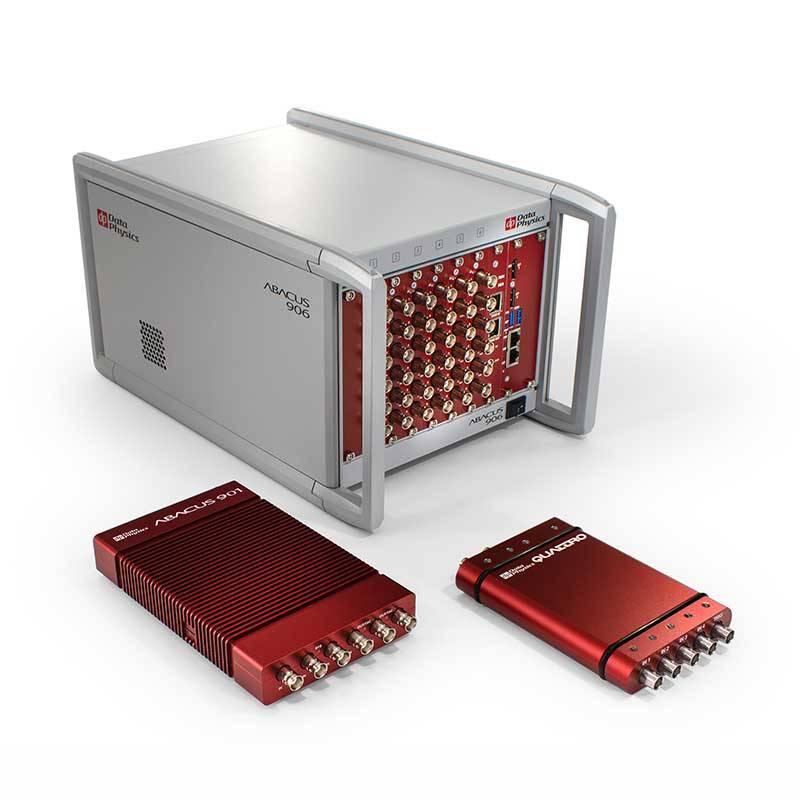

Système d’Analyse et de Contrôle de Signaux Vibratoires jusqu'à 1000 Voies - Data Physics
900 Series
Le 900 Series est un système d’analyse de signaux vibratoires qui réunit acquisition, traitement temps réel et contrôle de pots vibrants dans une même plateforme.
Le matériel Abacus 900 repose sur une architecture modulaire et distribuée, extensible à plus de 1000 voies selon la configuration. Le logiciel d’analyse de signaux vibratoires SignalCalc 900 prend en charge les mesures FFT, SRS, octave, suivi d’ordres, analyse modale et enregistrement temporel, ainsi que le contrôle sinus, aléatoire, choc, Mixed Mode et réplication temporelle.
Les traitements peuvent fonctionner simultanément avec l’enregistrement et le contrôle. Les voies acceptent les signaux tension et IEPE/ICP. Les châssis 906 et 912 peuvent aussi intégrer la mesure sur ponts de jauges. Les données et configurations sont centralisées dans une base SQL pour faciliter leur recherche, leur export et le reporting.
Bénéficiez de la garantie Alliantech
Tous nos instruments disposent de la garantie Alliantech pour une plus grande durabilité.
Prolongez la durée de vie de vos équipements
Avec notre service SAV, vous avez accès à notre service d'étalonnage, réparation ou maintenance.
Vous avez besoin d'aide ou de formation ?
Nos experts Alliantech sont là pour vous accompagner dans la prise en main complète de votre équipement.
| Fonctions principales | Acquisition de données, analyse de signaux vibratoires et contrôle de pots vibrants |
| Architecture matérielle | Traitement numérique distribué et modulaire, adapté aux applications de laboratoire et de terrain |
| Nombre de voies | de 4 à 72 voies par châssis selon le matériel ; configurations extensibles à plus de 1 000 voies avec les systèmes Abacus 906 et 912 |
| Résolution des convertisseurs A/N | 24 bits Sigma-Delta |
| Résolution de traitement | 32 bits en virgule flottante |
| Fréquence d'échantillonnage | jusqu'à 216 kS/s par voie |
| Bande passante utile | jusqu'à 80 kHz selon la configuration |
| Plage dynamique | jusqu'à 150 dB selon le matériel et la configuration d'entrée |
| Résolution FFT | jusqu'à 51 200 lignes |
| Types d'entrées | Tension, AC/DC, différentiel ou asymétrique, IEPE/ICP et TEDS |
| Mesure de déformation | Pont complet, demi-pont et quart de pont disponibles sur Abacus 906 et 912 avec carte multifonction |
| Analyses disponibles | FFT, spectres de puissance et PSD, SRS, analyse en octaves, suivi d'ordres, analyse de machines tournantes, analyse modale et structurale, enregistrement temporel et analyses acoustiques |
| Analyses simultanées | Exécution parallèle de plusieurs mesures avec paramètres, affichages et stockage indépendants |
| Traitement mathématique | Voies virtuelles temps réel avec opérations arithmétiques, intégration, filtrage, FFT et transformations de coordonnées |
| Contrôle vibratoire | Sinus, aléatoire, choc/SRS, Mixed Mode et réplication d'historiques temporels ; configurations SISO, MIMO et multi-DoF |
| Enregistrement temporel | Acquisition des signaux bruts en parallèle des traitements d'analyse ou des fonctions de contrôle |
| Gestion des données | Base de données relationnelle SQL avec recherche, filtrage et partage entre plusieurs postes et systèmes 900 Series |
| Automatisation | Interface REST, E/S numériques et langage de script intégré ; intégration possible avec MATLAB, LabVIEW, Python, C/C++/C# et autres environnements compatibles REST |
| Export et reporting | Exports de données vers MATLAB, CSV, UFF ou MEscope selon l'application ; génération de rapports Word et PDF |
