Pot Vibrant Refroidi par Air jusqu’à 26,7 kN avec 3 Diamètres d'Armature - Data Physics

GW-V26

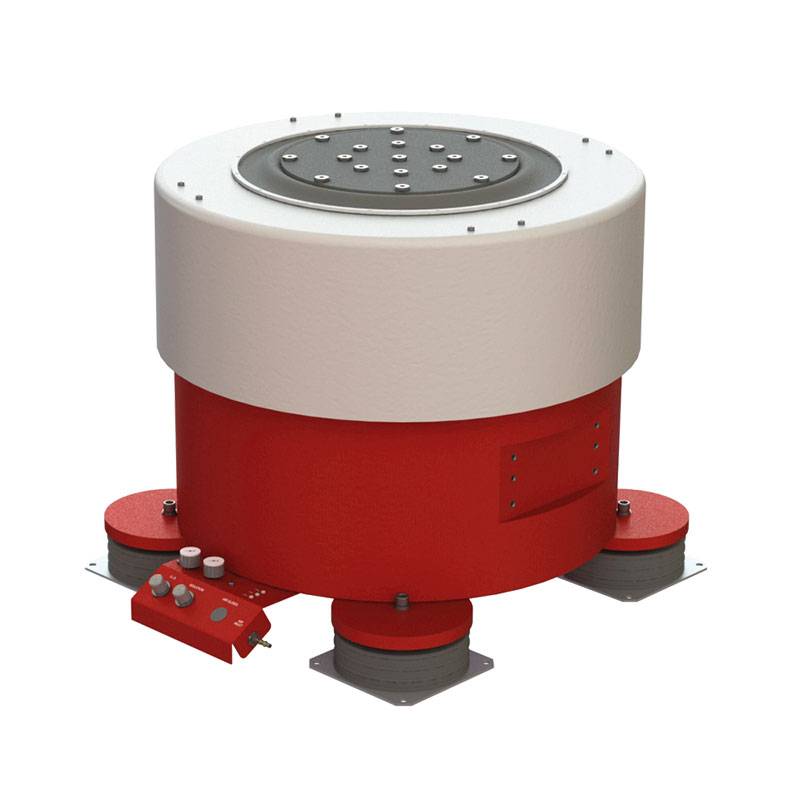

Le GW-V26 est un pot vibrant électrodynamique refroidi par air disponible avec trois diamètres d’armature : 340, 440 ou 640 mm. Cette modularité permet d’adapter le système aux essais à forte accélération comme aux essais de production sur des pièces plus encombrantes.

Avec l’amplificateur DSA5-25K, la force sinusoïdale atteint 26,7 kN et la force aléatoire 22,3 kN RMS. La course est de 51 mm crête à crête et la vitesse maximale de 1,8 m/s. Les différentes configurations couvrent une plage de fréquences jusqu’à 3000 Hz.

Le GW-V26 peut être intégré sur tourillons isolés ou monobase avec table de glissement pour réaliser des essais selon plusieurs axes.

Fiche Technique

Bénéficiez de la garantie Alliantech

Tous nos instruments disposent de la garantie Alliantech pour une plus grande durabilité.

Prolongez la durée de vie de vos équipements

Avec notre service SAV, vous avez accès à notre service d'étalonnage, réparation ou maintenance.

Vous avez besoin d'aide ou de formation ?

Nos experts Alliantech sont là pour vous accompagner dans la prise en main complète de votre équipement.

Spécifications
Détails du produit

Type	Pot vibrant électrodynamique refroidi par air
Force sinusoïdale maximale	26,7 kN
Force aléatoire RMS maximale	22,3 kN
Force de choc maximale	jusqu'à 80,1 kN
Vitesse maximale	1,8 m/s
Déplacement maximal	51 mm crête à crête
Plage de fréquences	DC à 3000 Hz
Diamètres d'armature disponibles	340, 440 ou 640 mm
Masse mobile	32,5 kg / 40 kg / 65 kg selon l'armature
Accélération maximale	jusqu'à 83,7 g avec l'armature de 340 mm
Résonance axiale de l'armature	2 000 à 2 500 Hz selon la configuration
Charge statique supportée	jusqu'à 500 kg
Amplificateurs compatibles	DSA5-10K, DSA5-15K, DSA5-20K ou DSA5-25K
Masse du pot vibrant	environ 1830 kg

Les performances varient sensiblement avec le diamètre d’armature : à force identique, l’accélération maximale passe notamment de 83,7 g avec la table de 340 mm à 41,9 g avec celle de 640 mm.
