Capteur Tube Miniature Biaxial - Accéléromètre IEPE / Piézoélectrique - Dytran

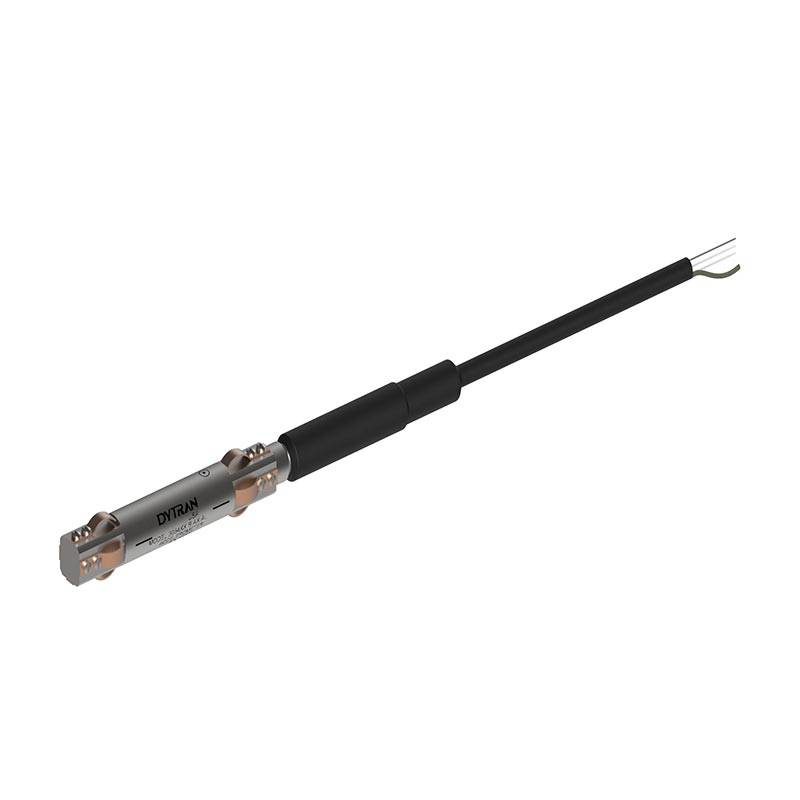

Le modèle 3054B est un capteur tube miniature biaxial unique de type IEPE / Piézoélectrique qui est conçu pour être inséré jusqu'à 12 mètres dans des tubes de transfert de chaleur de 8 mm de diamètre afin de mesurer l'accélération transversale du tube.

Le capteur 3054B utilise 8 ressorts en cuivre au béryllium fixés à l'extérieur du corps du capteur, pour guider l'unité dans le tube et permettre de légères variations du diamètre intérieur du tube et une certaine accumulation de matières étrangères à l'intérieur du tube.

De conception biaxiale, le 3054B intègre deux éléments de détection à quartz fonctionnant en mode cisaillement. Les unités en interne sont isolées du boîtier du capteur tube et sont entourées d'un blindage Faraday pour l'immunité au bruit électrostatique.

D'autres tailles de ressort sont disponibles (jusqu'à 21 mm) pour s'adapter à des diamètres de tube plus grands.

Cet accéléromètre biaxial est généralement utilisé dans les refroidisseurs des centrales nucléaires, les tours de refroidissement, les grandes centrales énergétiques, ainsi que pour mesurer les vibrations dans les tubes de transfert de chaleur des unités de chauffage, de ventilation et de climatisation.
